Calc: Diagramm |
neues Diagramm |
Zur graphischen Darstellung von Daten kann ein Diagramm eingefügt werden. Nach Anklicken gelangt man in den Diagramm - Assistenten. Diagramme werden immer in Tabellenblättern angelegt. Will man ein Diagramm ohne Tabelle, so erzeugt man ein leeres Tabellenblatt und unterdrückt die Darstellung der Zellenbegrenzung. |

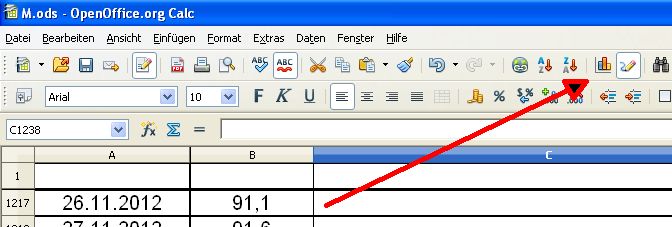

Aufruf über die Funktionsleiste:
 |

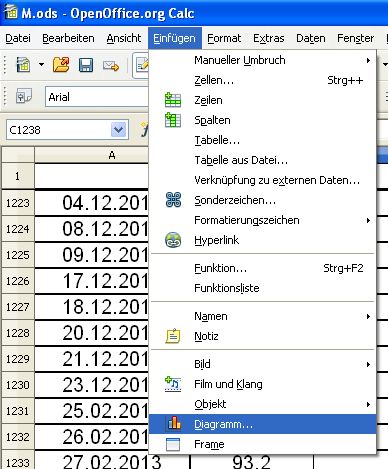

Wenn die Ikone nicht in der Funktionsleiste ist, über Menü → Einfügen
 |
| Diagramm - Assistent |

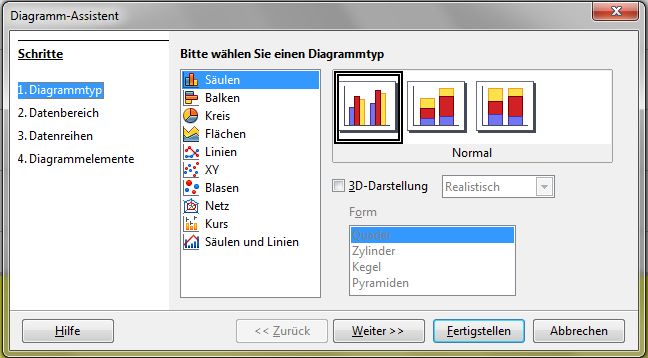

Als erstes wird die Diagramm-Gruppe ausgewählt. Zu jeder Gruppe gibt es noch unterschiedliche Diagrammtypen. Bei Säulen z.B. Häufigkeitssäulen, gestapelte Säulen und gestapelte Prozent-Säulen. Bei 3-D-Darstellung kann man noch zwischen Quader, Zylinder, Kegel und Pyramide wählen:
 |
| Diagramm - Typ |

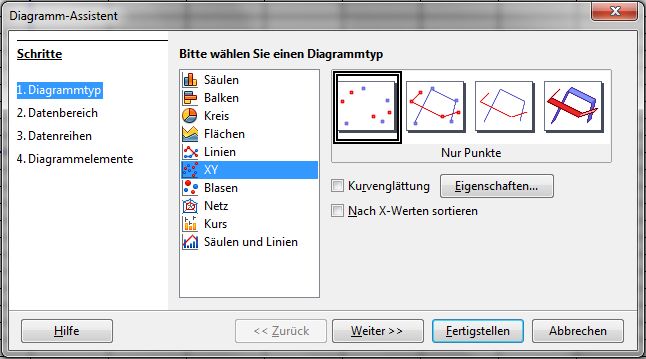

Bei XY-Diagrammen werden die Werte von 2 Spalten gegeneinander aufgetragen. Man kann auswählen:
- nur Punkte
- Punkte und Linien
- nur Linien
- 3D-Linien
 |
| Datenbereich |
Der Datenbereich enthält alle Datenreihen und die Beschriftungen. Die Definition besteht aus Tabelle, Spalte und Zeile. Im Normalfall sind die Datenreihen in Spalten angeordet. Die Spaltenbeschriftung befindet sich im Spaltenkopf.
Man kann die Datenreichen auch horizontal anordnen oder die Spaltenköpfe nicht für die Diagrammbeschriftung verwenden.

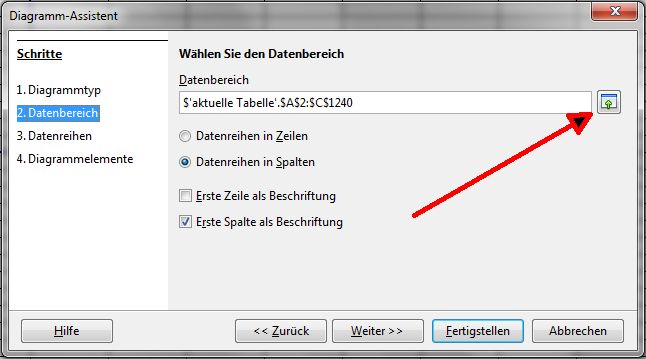

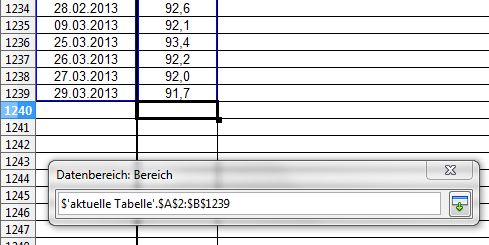

Klickt man den grünen Pfeil an, so kann man den Datenbereich direkt auswählen.
 |
| Datenbereich: Auswahl |
Durch Ziehen mit der Maus kann man den Datenbereich auswählen.
Datenbereich z.B.: $'aktuelle Tabelle'.$A$988:$B$1276
Tabelle: $'aktuelle Tabelle', der Name ist aktuelle Tabelle
Beginn: $A$988, der dargestellte Datenbereich beginnt in Spalte A, Zeile 988
Ende:$B$1276, der dargestellte Datenbereich endet in Spalte B zeile 1276 |

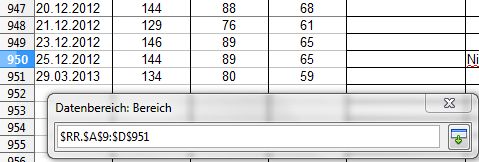

Hier wurden Daten aus dem Tabellenblatt RR ausgewählt.
 |
| Diagramm verschieben |

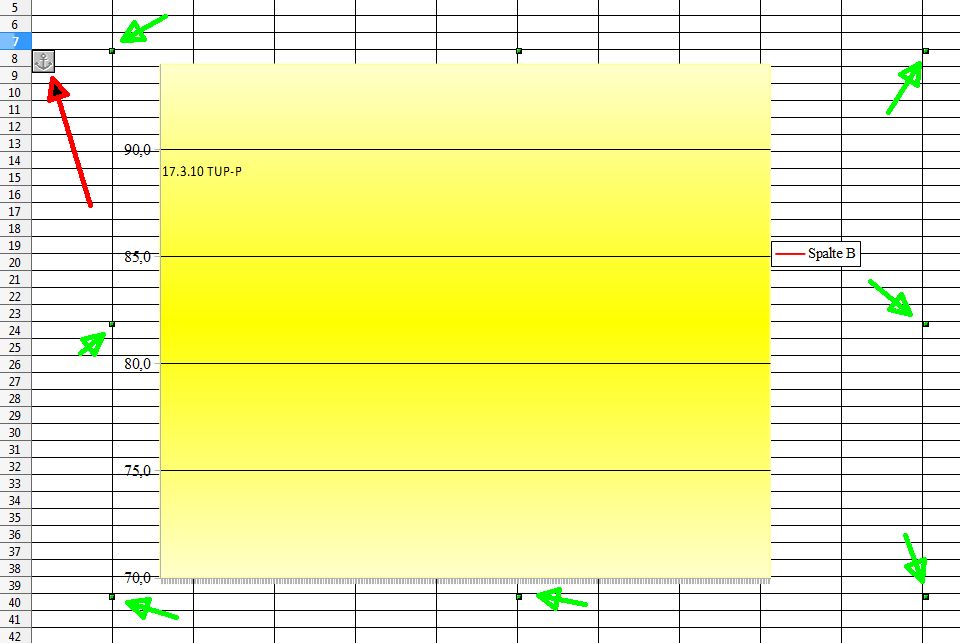

Durch Klicken auf das Diagramm erscheint links ein Anker. Die Begrenzungen sind mit grünen Punkten markiert. Jetzt kann das Diagramm verschoben werden und in der Größe verändert werden.
 |
| Diagramm verändern |

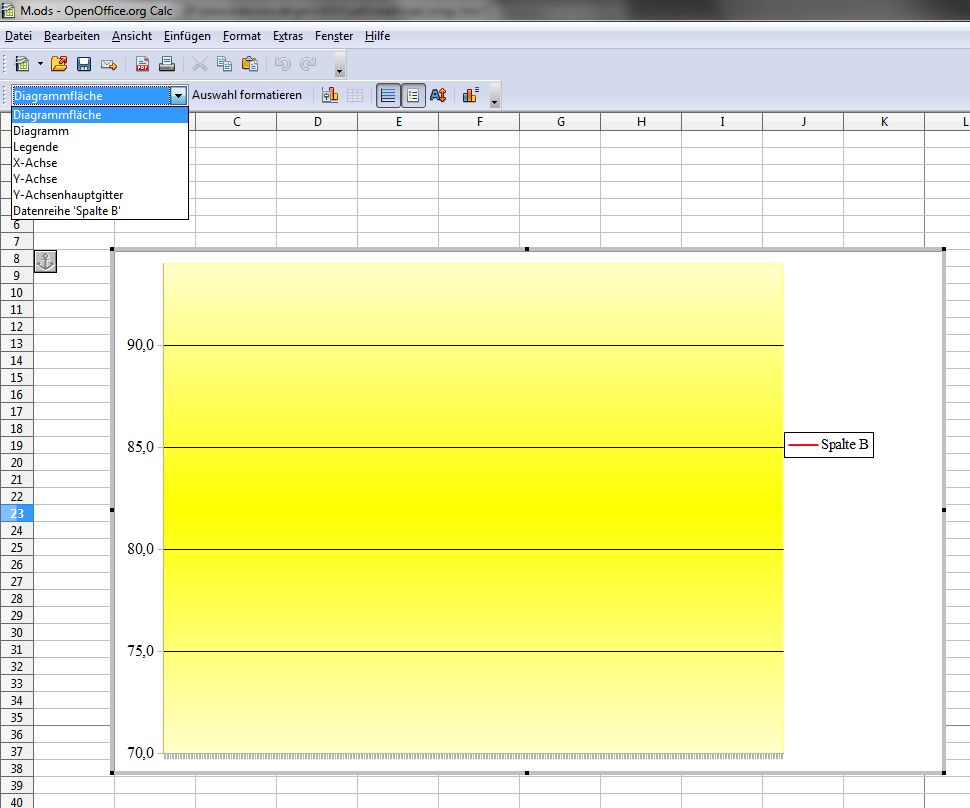

Durch mehrfaches Klicken auf das Diagramm erscheint eine graue Umrandung. Jetzt kann das Diagramm verändert werden. In der Funktionsleiste läßt sich dazu ein Menü öffnen.
 |
| Diagramm verändern |

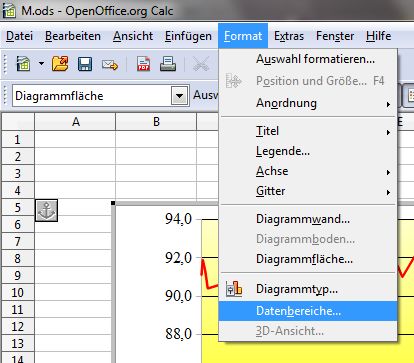

Über das Pull Down Menü "Format kann zusätzlich der Diagrammtyp und der Datenbereich verändert werden.
 |
| Datenreihe |

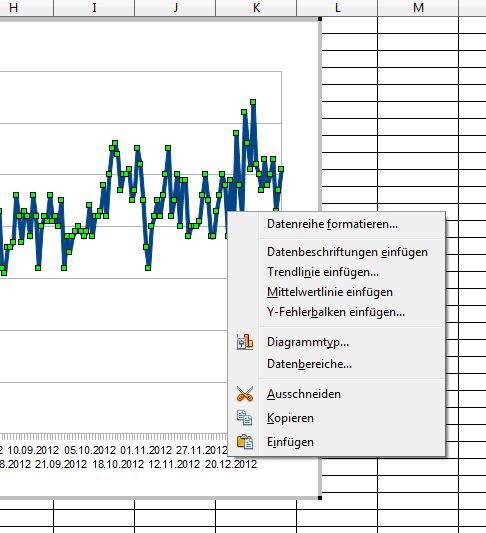

Nach wiedholtem Klicken werden die Datenpunkte grün dargestellt. Erst jetzt kann die Datenreihe formatiert werden.
 |
 |
