zurück
Home |
Ga, Gallium |
allgemeines |

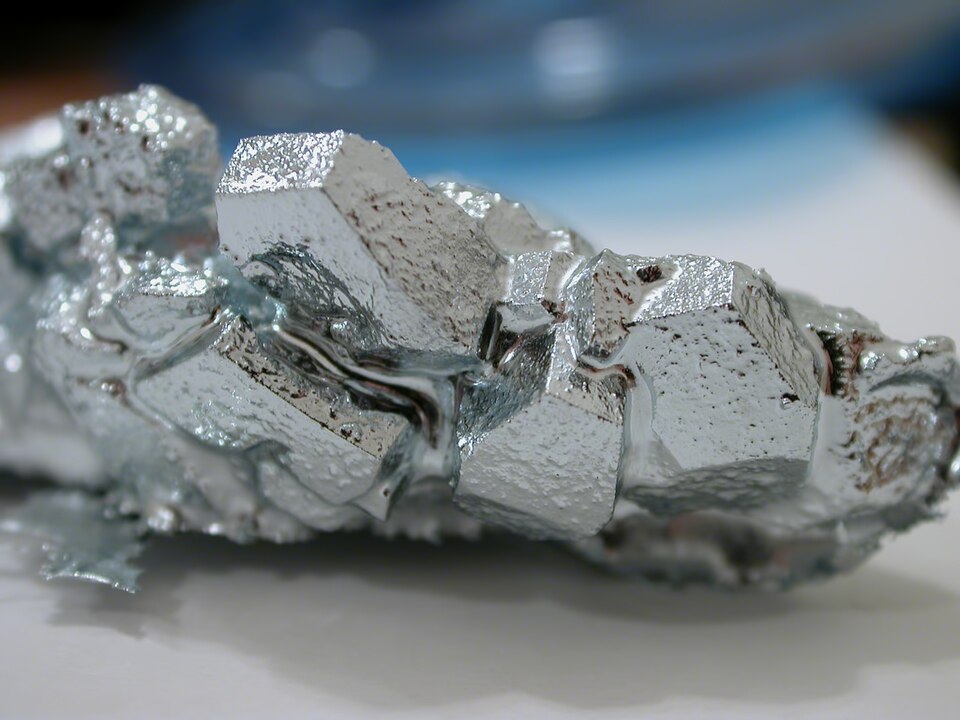

silbrig weißes, weiches, leicht schmelzendes Metall
Bild von en:user:foobar [CC BY-SA 3.0 (http://creativecommons.org/licenses/by-sa/3.0/)] |
Bestandteil der Erdkruste: 14 ppm |
atomare Eigenschaften |
Ordnungszahl | 31 |
Atommasse | 69,723 |
Atomradius |
| 130 pm |
berechnet | 136 pm |
Kovalent | 122 pm |
Van-der-Waals | 187 pm |
Austrittsarbeit | eV |
Ionisierungsenergie | 1. | 578,8 kJ/mol |
2. | 1979,3 kJ/mol |
3. | 2963 kJ/mol |
4. | kJ/mol |
5. | kJ/mol |
6. | kJ/mol |
7. | kJ/mol |
|
physikalische Eigenschaften |
Dichte | 5,904 g/cm3 |
Mohshärte | 1,5 |
Kristallstruktur | 7 Modifikationen |
diamagnetisch | Χm = -2,3 · 10-5 |
Schmelzpunkt | 29,76 °C |
Siedepunkt | 2400 °C |
Molares Volumen | 11,8 · cm3 / mol |
Verdampfungswärme | 256 kJ/mol |
Schmelzwärme | 5,59 kJ/mol |
Elektrische Leitfähigkeit | 7,14 * 106 A/(V · m) |
Wärmeleitfähigkeit | 29 W/(m · K) |
Spezifische Wärmekapazität | 371 J/(kg · K) |
Schallgeschwindigkeit | 2740 m/s |
|
chemische Eigenschaften |
Periode | 4 |
Gruppe | 13 |
Block | p |
Oxidationszahlen | +3 |
Elektronegativität | 1,81 |
Normalpotential | -0,53 V |
Ga+++ + 3 e- -> Ga |
Elektronenkonfiguration | [Ar] 3a10 4s2 4p1 |
Periodensystem | Gruppe 13, Periode 4, Block p |
|
Isotope |
Isotop | Anteil | Halbwertszeit |
Zerfallsart | Energie | Zerfallsprodukt |
67Ga | - | 3,2612 d | Elektroneneinfang |
1 MeV | 67Zn |
68Ga | - | 67,629 min | β+, Elektroneneinfang |
2,921 MeV | 68Zn |
69Ga | 60,1% | stabil | |
| |
70Ga | - | 21,14 min | β- |
1,656 MeV | 70Ge |
71Ga | 39,9% | stabil | |
| |
72Ga | - | 14,10 h | β- |
4,001 MeV | 72Ge |
73Ga | - | 4,86 h | β- |
1,593 MeV | 73Ge |
|
Verbindungen |
Ga As | Galliumarsenid |
Halbleiterwerkstoff |
Dichte 5,31 g·ccm, Schmelzpunkt 1238 °C |
Die Herstellung von Galliumarsenid-Einkristallen (Kristallzüchtung) erfolgt aus einer Schmelze der beiden Elemente Gallium und Arsen durch dampfdruckgesteuerte Tiegelziehverfahren, |
Ga (OH)3 | Galliumhydroxid |
|
2 Ga (OH)3 + 3 H2S -> Ga2S3 + H2O |
V3Ga | Supraleiter | Sprungtemperatur 16,8 K |
|
|
|
Minerale |
Cu Ga S2 |
Gallit |
Ga (OH)3 |
Söhngeit |
GaO (OH) |
Tsumgallit |
|
Verwendung |
Halbleiter, Leuchtdioden |
Silizium: p-Dotierung |
Bau von Thermometern |
Galinstan
- 65 - 95 % Gallium
- 5 - 22 % Indium
- 0 - 11 % Zinn
- silberfarbene geruchlose Flüssigkeit
- Thermischer Volumenausdehnungskoeffizient: 0,000126 K−1
- Dichte: 6,44 g/ccm
- Schmelzpunkt: −19,5 °C
- Siedepunkt: > 1300 °C
- Dampfdruck: <10−8 Torr (500 °C)
- unlöslich in Wasser und organischen Lösungsmitteln
|
In Kernwaffen mit Plutonium legiert |
Beschichtung für Spiegel |
Magnetische Werkstoffe Legieren mit Gadolinium, Eisen, Yttrium, Lithium, Magnesium. |
Detektormaterial für Neutrinos. Schwellenwert für den Neutrinoeinfang 233,2 keV. |
Teil von |
Periodensystem |
Anorganische Chemie |
Chemie |
