Mainboard |
Allgemeines |
Hauptplatine eines Computers |
| Formate |
| ATX |
305x244mm |
| Micro-ATX |
244x244mm. |
| Mini-ATX |
171-171mm |
| E-ATX |
|
| DTX |
|
| Mini-ITX |
|
|
| CPU |
Sockel LGA2011 |
| Chipsatz |
Intel X79 |
Intel Z77 Express-Chipsatz |

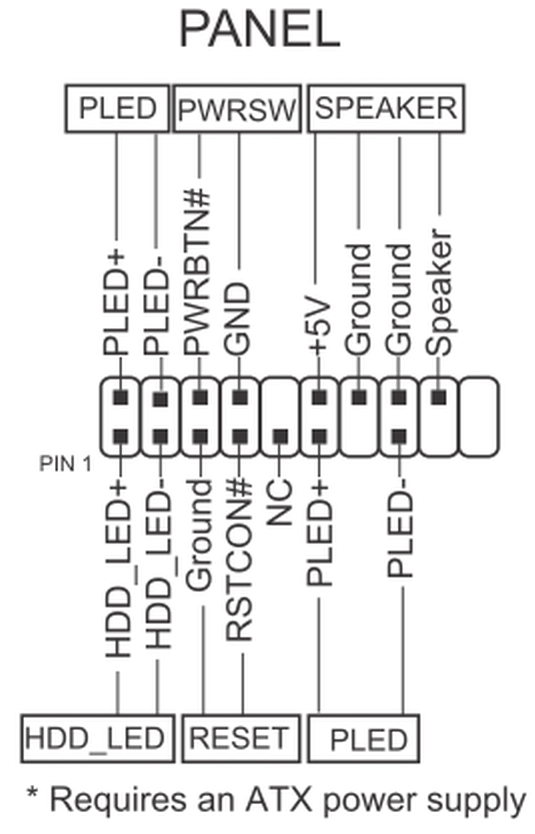

| Panel |
 |

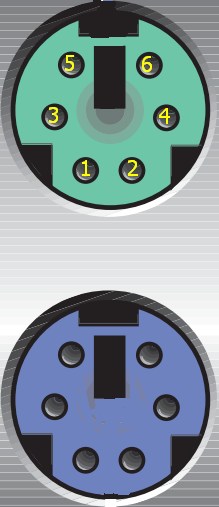

| PS/2 |
Anschluss für Maus (grün) und Tastatur (violett, meistens oben).
 |
- Datenleitung (DATA),
- NC (not connected)
- Masse (GND),
- Spannungsversorgung +5 V,
- Taktsignal (CLK),
- NC
|
| Power-LED |
5 Pins in Reihe |
| Pin |
Funktion |
Kabelfarbe |
| 1 |
+6 V DC |
rot |
| 2 |
keine Funktion |
| 3 |
Masse |
schwarz |
| 4 |
Tastaturschloss |
schwarz |
| 5 |
Masse |
|
| Lautsprecher |
4 Pins in Reihe |
| Pin |
Funktion |
Kabelfarbe |
| 1 |
Signal |
|
| 2 |
+ 5 V DC |
| 3 |
Masse |
|
| 4 |
+ 5 V DC |
|
|
| AMD |
| Name |
Format |
Sockel |
Prozessoren |
sonstiges |
| MSI MAG B550M MORTAR |
ATX | AMD Socket AM4 |
3rd Gen AMD Ryzen |
AMD B550 Chipset |
| Asus TUF Gammig B5550 plus |
| |
|
B550-Chipsatz |
|
| DOCP |
Direct Over Clock Profile |
AMD-Boards von Asus |
| EOCP |
Extended Over Clock Profiles |
AMD-Boards von Gigabyte |
| Intel 1155 |
| Name |
Format | Sockel |
Prozessoren |
| Gigabyte GA-Z77X-UD5H-WB |
ATX | Sock1155 |
|
| Asus Maximus V Extreme GL/PCIe3.0/SATA600/R/TB/HDMI/DP/ Z77 |
ATX |
Sock1155 |
Core i7/i5/i3/Pentium/Celeron-Prozessoren der zweiten Generation |
| Gigabyte GA-Z77X-UD5H |
ATX |
Sock1155 |
|
| Gigabyte G1.Sniper 3 |
ATX |
Sock1155 |
|
| Asus Maximus V Formula |
ATX |
Sock1155 |
|
| Rampage IV Extreme |
|
| SM-Bus |
System Management Bus |
Organisation von Elementen im PC, die nicht viel Bandbreite verbrauchen: interne Batterien, Temperatursensoren, ua. |
| M.2-Standard |
= NGFF, Next Generation Form Factor (Intel) |
Anbindung von 4 PCI-Express-3.0-Lanes. |
| Integrierte M.2-Ports: für Steckkarten für WLAN, Bluetooth, GPS, NFC, SSD |
Datentransferrate: 32 GBit/s (schneller als SATA). |

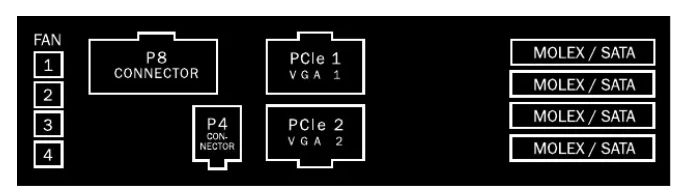

| Netzteil |
SATA: Stromversorgung für die Laufwerke
P4: CPU-Stromversorgung
 |
Teil von |
Hardware |
EDV und DFÜ |
