allgemeines Verschiedene Bauelemente können elektrischen Strom schalten. Elektrostatik Elektrodynamik Stromversorgung
Relais
  • niedriger Durchgangswiderstand:
  • Goldkontakte 1 mΩ,
  • Silber 0,7-2 mΩ,
  • Wolfram 100 mΩ
  • Lebensdauer 100.000- 10.000.000 Schaltungen (Halbleiter besser)
  • Kontaktkraft Gold 1g, Silber 17g

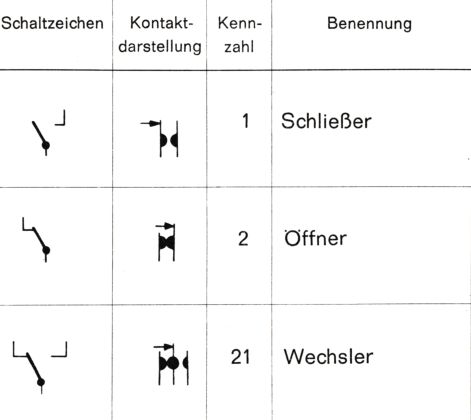

einfache Typen Relais-Typen

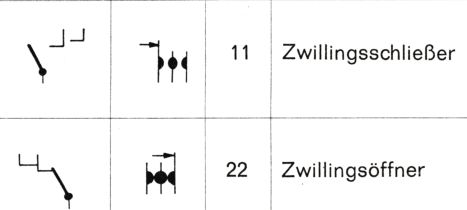

Zwillings-Relais Zwillingsrelais
komplexe Relais komplexe Relais
Print-Relais
Typ JS1-B-24V-F
Nennspannung Spule 24 V/DC
Ansteuerart monostabil, 1 Spule
R(Spule) 1600 Ω
Kontaktart 1 Wechsler
Kontaktmaterial AgSnO2
Schaltspannung (max.) 100 V/DC, 250 V/AC
Schaltstrom (max.) 10 A
Max. Schaltleistung 150 W, 2500 VA
Anschluss Lötpins
Ansprechzeit 10 ms
Abfallzeit 10 ms
