allgemeines Ein Therapiestrahl sollte das Bestrahlungsfeld möglichst gleichmäßig bestrahlen. Um dies zu kontrollieren, wird die relative Dosis quer zum Strahl gemessen.
Formel
g(x)Dosis als Funktion des Abstandes zum Zentralstrahl
x' = halber Strahldurchmesser, Abstand zum Randstrahl
s = empirische Größe
z = X / X'
X = off-axis distance, Abstandes zum Zentralstrahl
z = (x / X' - 1) * sqrt(2 s)

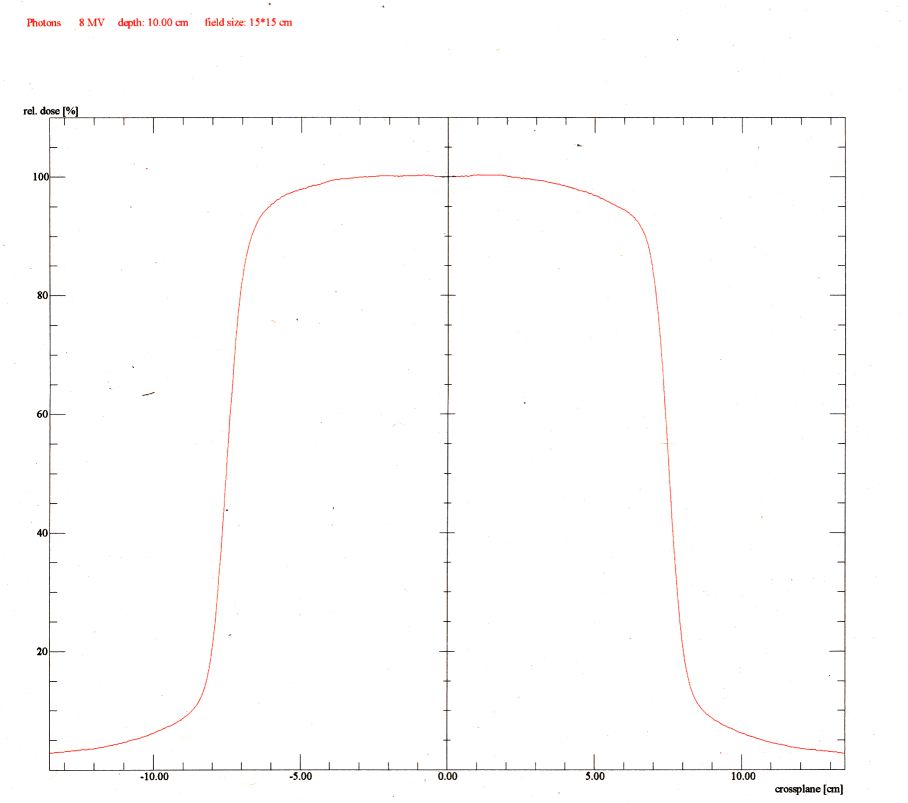

Photonen 8MV Crossplane Photonen

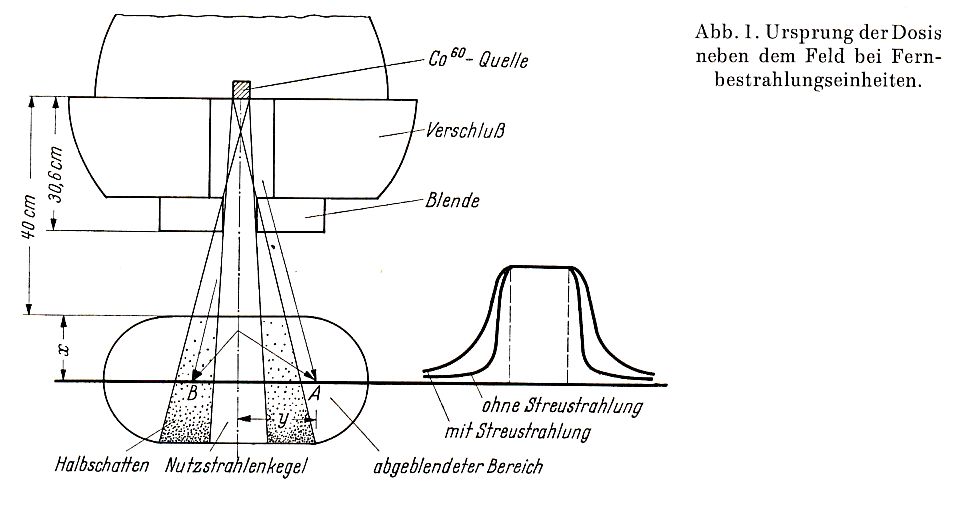

Randabfall Randabfall
Bildquelle: (4)

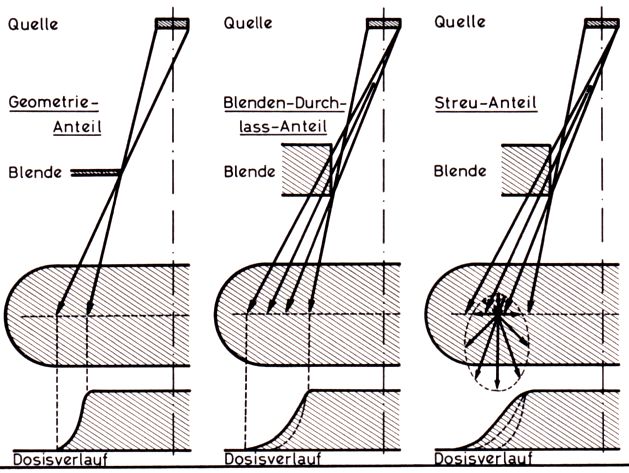

Ursachen für den unscharfen Randabfall
Randabfall
Nach (3)

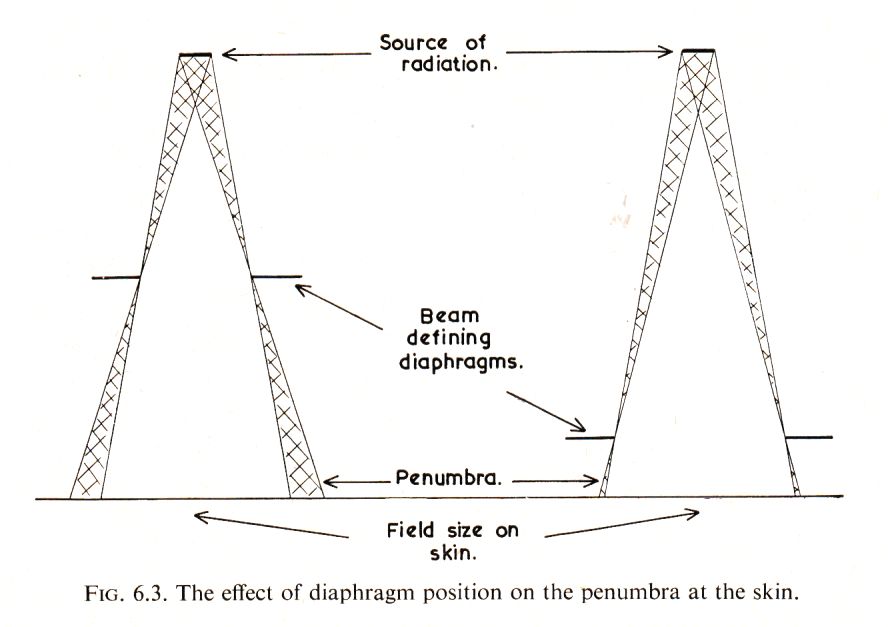

Abstand Haut - Blende Halbschatten
Bildquelle: (2)

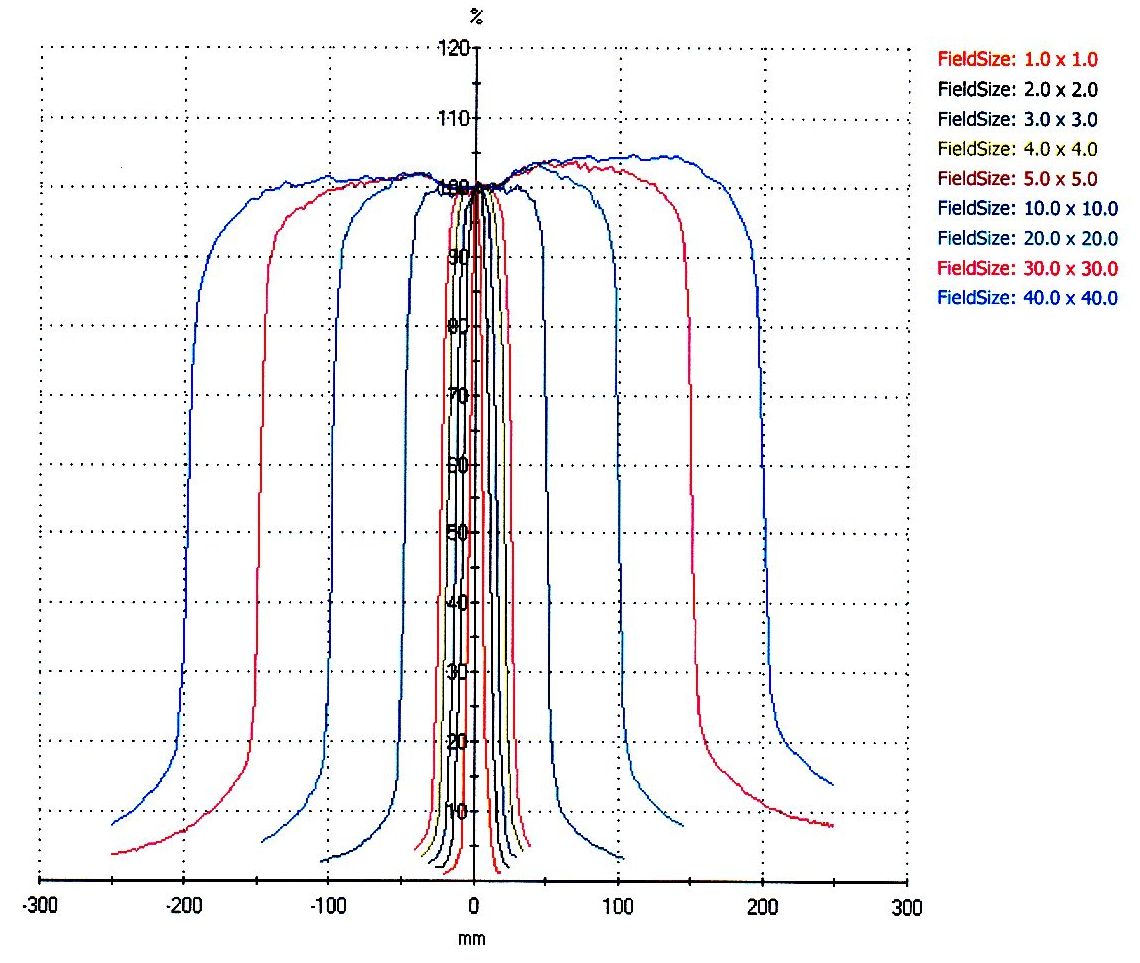

Messung Beispiel einer Messung mit Mephisto mcc unter Verwendung eines PTW 31016-Detektors in 10cm Wassertiefe, SSD 90cm an einen Onkor mit 6MV.
Cross-Beam-Messung
Folgendes ist erkennbar:
  • Die Flatness ist suboptimal.
  • Rechts vom Zentrastrahl ist die Dosisleistung höher als links.
  • Das Zentrum fällt etwas ab.
  • Am Feldrand gibt es innerhalb des geometrischen Feldes eine "Schulter" mit nicht 100%iger Dosis und
  • außerhalb des geometrischen Feldes eine "Fuß" mit unerwünschter Restdosis.
  • Schulter und Fuß werden bei zunehmender Feldgröße absolut gesehen größer.

Teil von

 Strahlenmessung, Dosimetrie Strahlen - Physik Radioonkologie
Quellen 1.) DIN 6800-2, 2008

2.) Walter J, Miller H:
A short textbook of radiotherapy.
Churchill Verlag
London 1969

3.) E. Walter:
Strahlenforschung und Strahlenbehandlung Bd. 2, 1960

4.) Gscheidlen F M, Schittenhelm R:
Der Halbschatten in der Kobalt-Fernbestrahlung.
Strahlentherapie 1960;1960:621-625
