Generator von Röntgengeräten

allgemeines

 Die Beschleunigungsspannung wird in einem Generator erzeugt. Dabei handelt es sich um eine Kombination aus Hochspannungs-Transformation und Gleichrichtung.

Generator

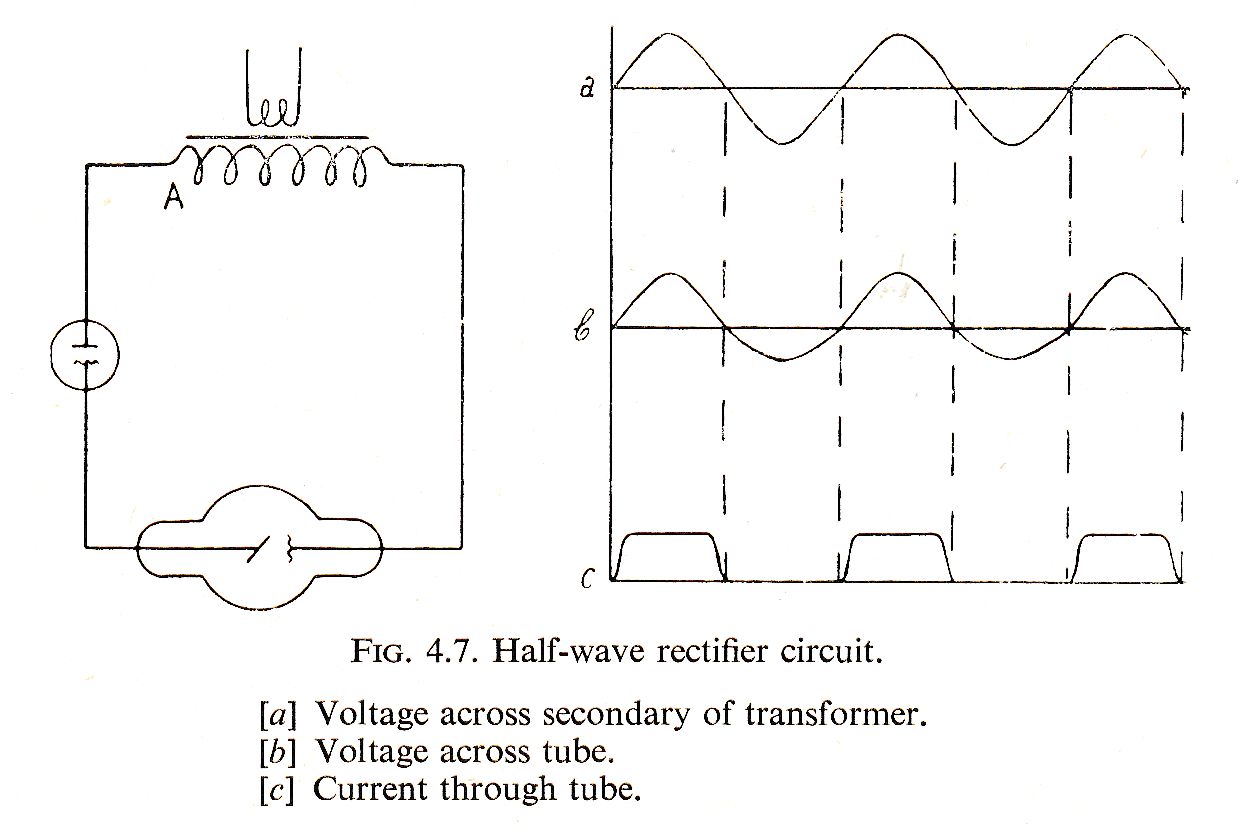

 Halbwellen-Generator
Die Röhre ist gleichzeitig Gleichrichter
Bildquelle (3)

Generator

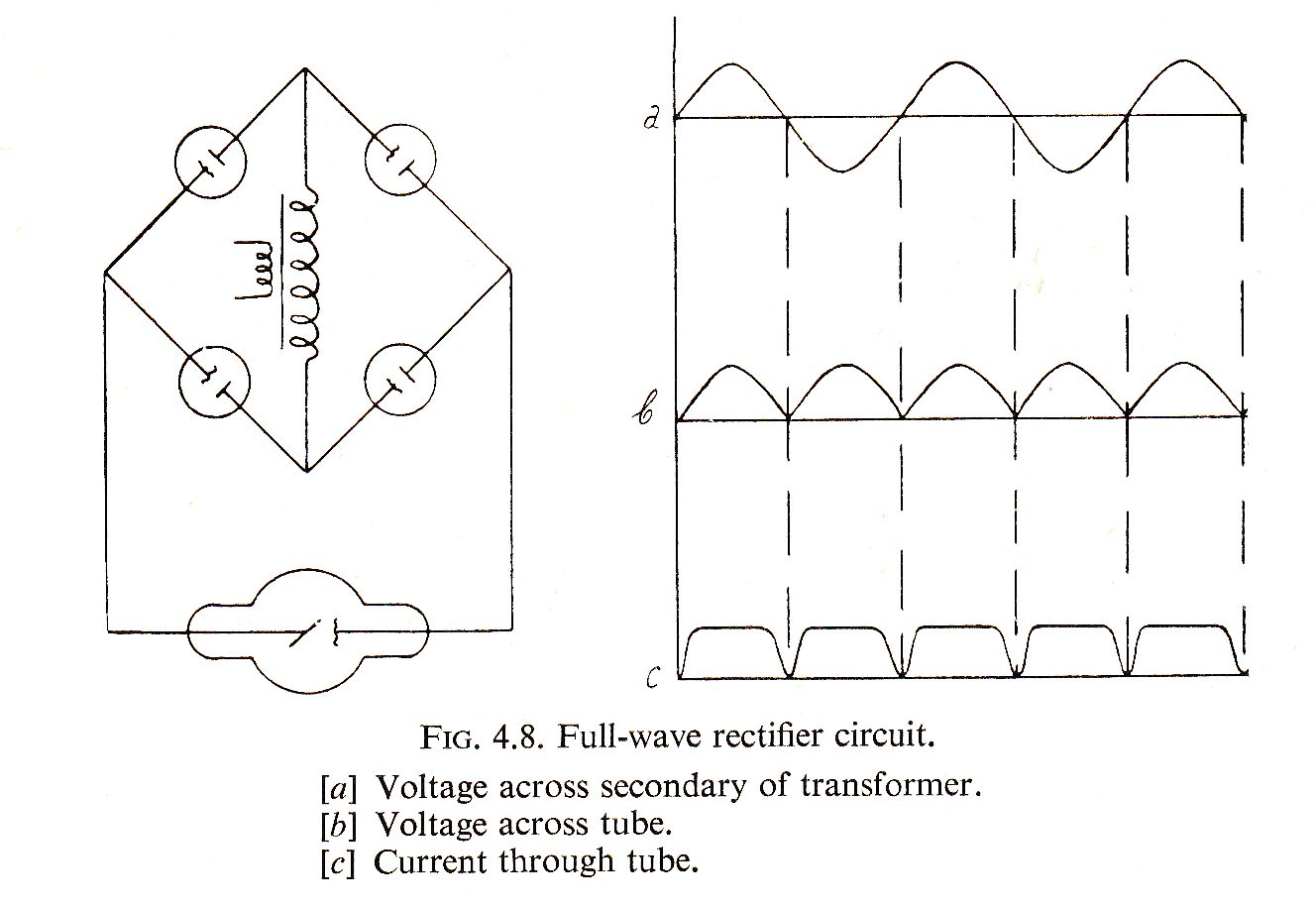

 Vollwellen-Generator
Durch vier Gleichrichter können beide Halbwellen des Wechselstroms ausgenutzt werden.
Bildquelle (3)

Generator

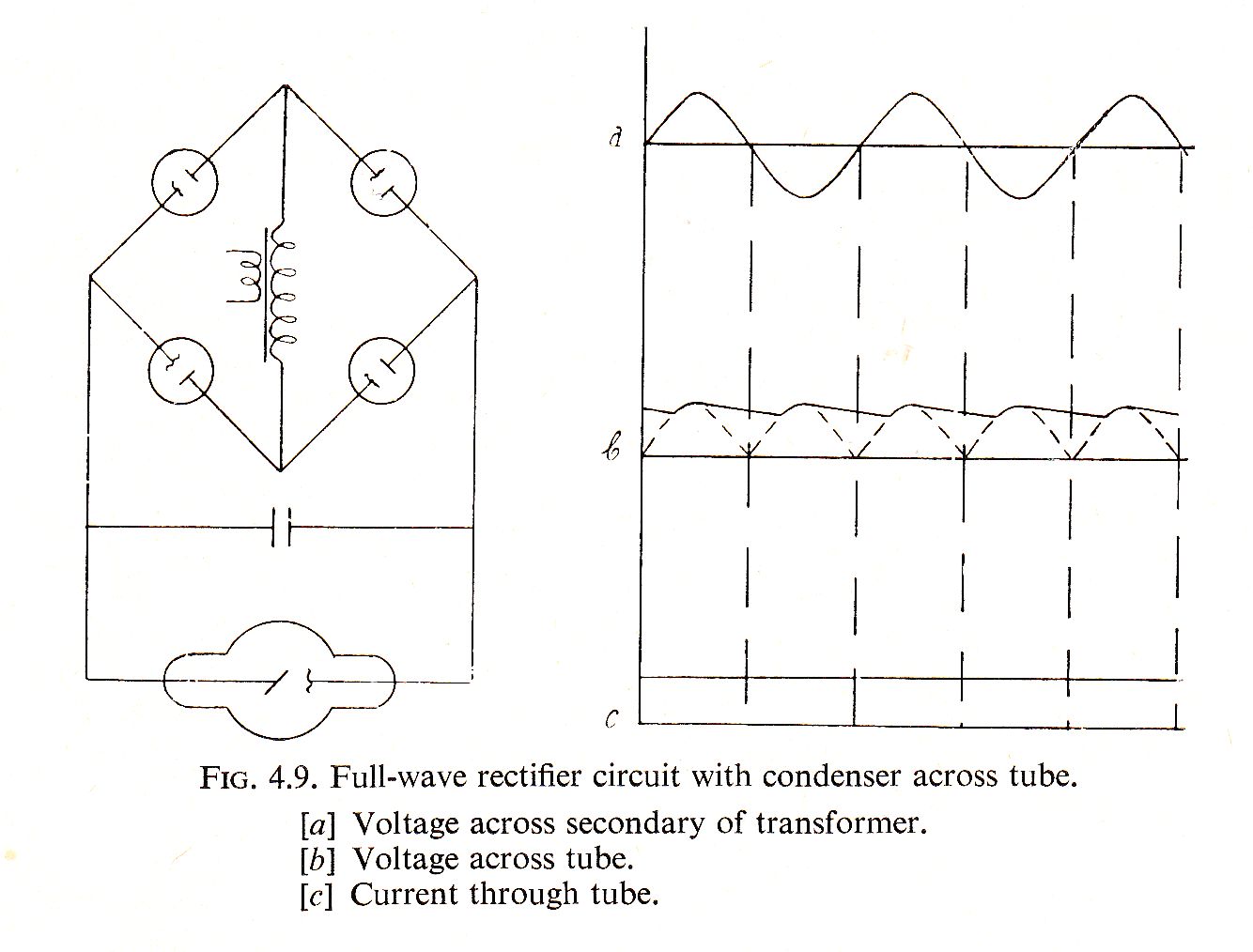

 Kondensator
Durch einen zusätzlichen Kondensator wird die Hochspannung geglättet.
Bildquelle (3)

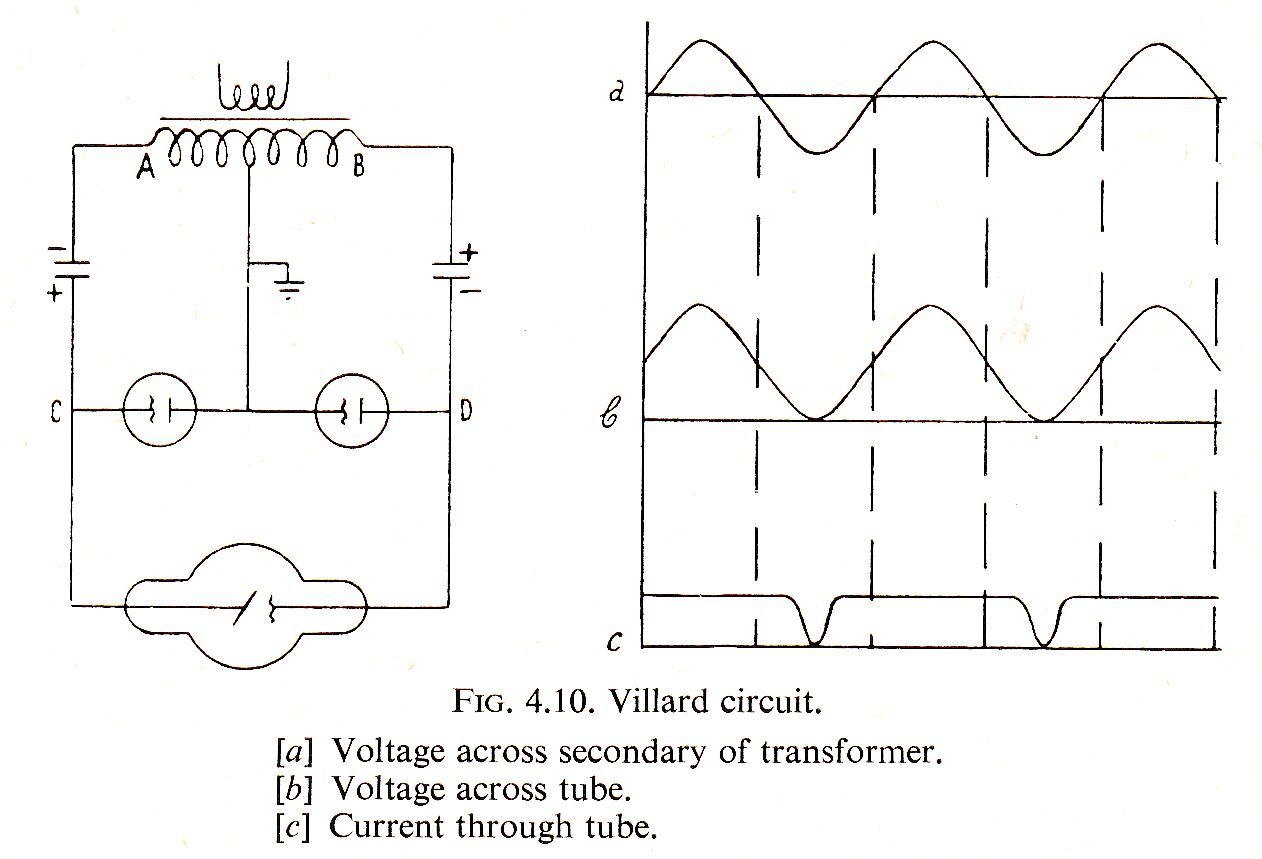

Villard-Generator

 Villard
Bildquelle (3)

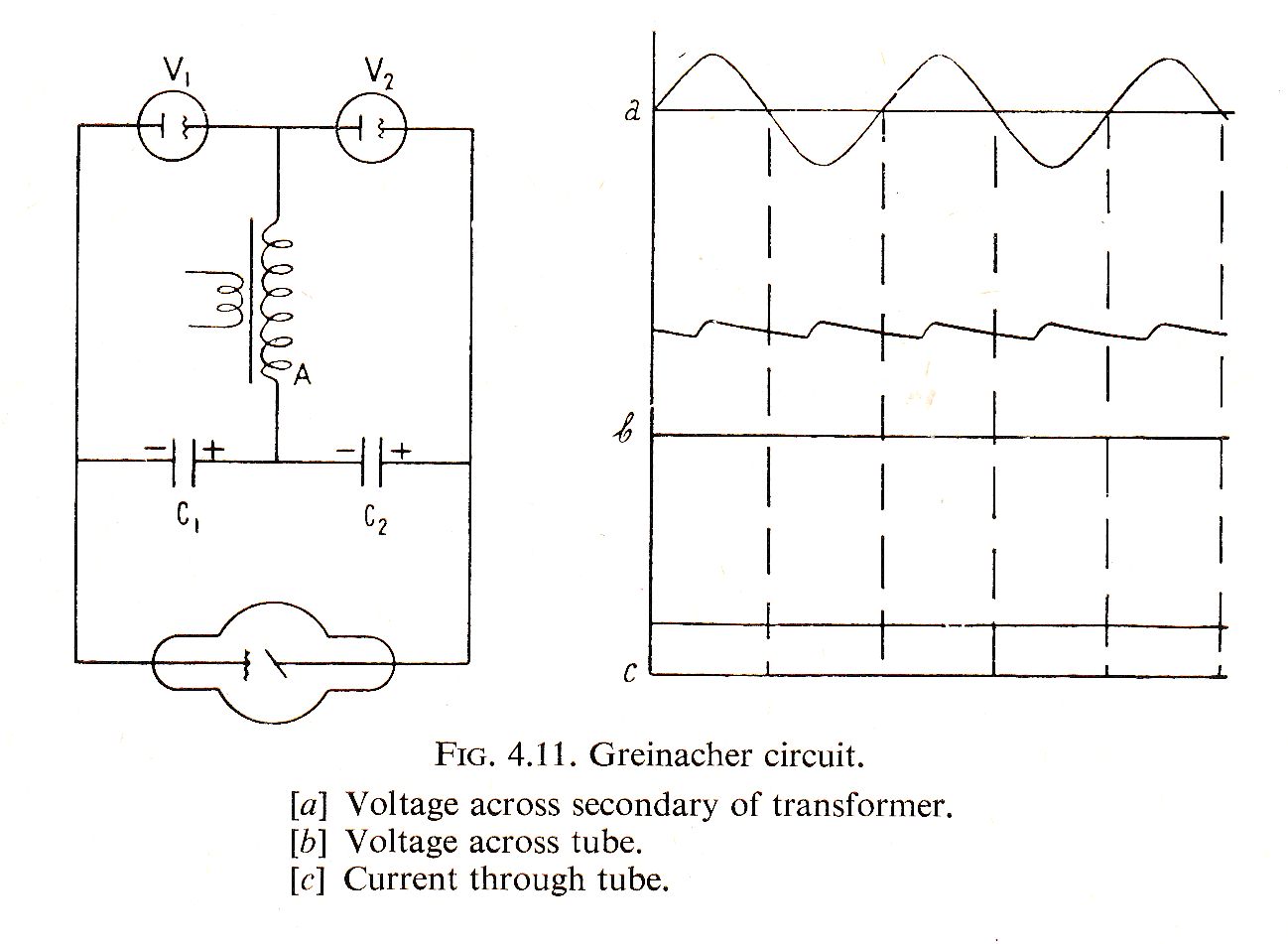

Greinacher-Generator

 Greinacher-Generator
Bildquelle (3)
