| Strahlenmessung |
| allgemeines |
|
| Dosimetrie |
Dosimeter, Absolut - Dosimetrie, Tiefendosis, kV-Dosimetrie, Querverteilung, |
Isozentrum, Winston - Lutz - Test, Lichtfeld, Filmdosimetrie, Leaf - Kontrolle |
Gamma-Analyse, Kombi-Geräte, Personendosimetrie,
Strahlentherapeutische Kette, DMS, MTK, EURADOS, SciMoCa |

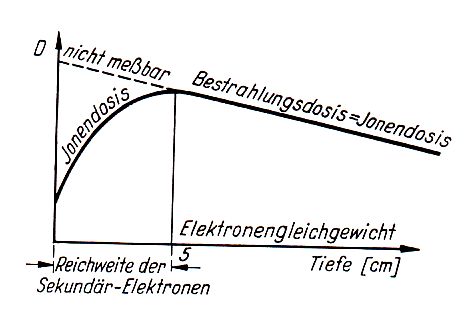

| Aufbaueffekt |
Die höchste Dosis wird nicht an der Oberfläche gemessen.
Erst wenn ein Elektronengleichgewicht zwischen erzeugten und absorbierten Elektronen vorhanden ist, wird die höchste Dosis erreicht.
 |
| Einheiten |
| Bq |
Becquerel |
Kernzerfälle / Sekunde |
| Gy |
Gray |
Energiedosis: J / kg |
| Sv |
Sievert |
Biologische Äquvalentdosis von 1 Gy |
|
| Ionisationskammer |
Ionisierende Strahlen erzeugen in der Ionisationskammer positive und negative Ionen.
Diese werden durch ein elektrisches Feld zu Elektroden geleitet und als Strom gemessen. |
Is = Gleichgewichts-Ionendosis
Q = gemessene Ladung
ρ = Dichte der Luft bei 0° und 760 Torr
K = Korrekturfaktor |
| TLD |
| Thermo - Lumineszenz - Dosimetrie |
| Prinzip |
Manche Kristalle werden durch ionisierende Strahlen angeregt
und geben die gespeicherte Energie bei Erwärmung als schwaches Leuchten ab. |
| Kristall |
Typ 100H |
LiF:Mg,Cu,P |
| Auswertung |
Harshaw TLD-Reader 5500 |
|
| Photonen - Dosimetrie |
Für Sentinel-OP: Gammafinder II. Gammafinder III für den EU-Markt noch nicht frei gegeben. |
| Elektronen - Dosimetrie |
EVR |
Energieverlustrate in keV / µ
Theoretisch ein Mindestwert: 0,185-0,250 keV/µ |
Proportional zum Quadrat der Ladung
nimmt bei verminderter Geschwindigkeit zu
Maximum am Ende der Reichweite |
Harder D, et al.: Ergänzung zu unserer Arbeit "Bahnspuren schneller Elektronen". Strahlentherapie 117; 1962:579-583 |
| Protonen - Dosimetrie |
|
| Neutronen - Dosimetrie |
|
| Spektrometer |
Erfasst die Verteilung der Photonen - Energie.
|

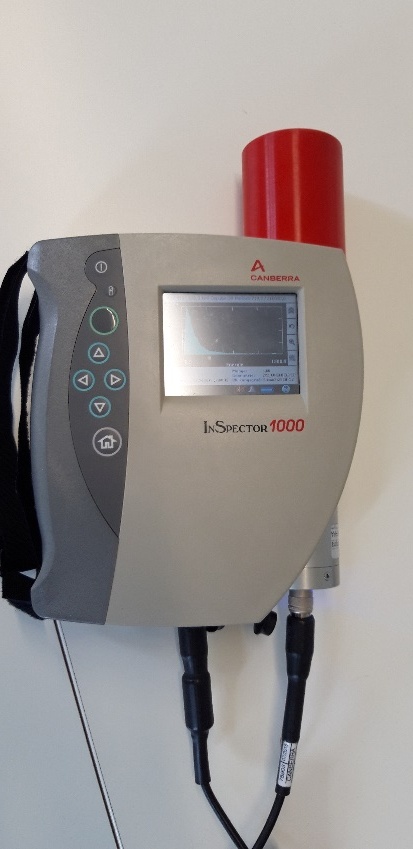

InSpector 1000 von Canberra
(wird nicht mehr produziert. Nachfolgemodel
SPIR-ACE)
 |
RadEye SPRD von Thermo |
| SmartSPEC von FST-Sensortechnik |
Handgeräte haben nur eine begrenzte Genauigkeit.
Wirklich genaue Analyse und Nuklididentifikation: HPGe-Detektor (High Purity Germanium).
Hersteller Ortec/Ametek und Canberra. |
| Dosimetrie im Strahlenschutz |
|
| PTW-Geräte |
|
| IMRT-Verifikation |
DAVID (PTW) |
| 2D-Arrays |
Dolphin von IBA |
| Phantom |
Messkörper mit Bohrungen zur Aufnahme von Messeinrichtungen |
Simulation einer möglichst wirklichkeitsnahen Bestrahlungssituation |
| Dose calculation Management |
Diamond |
| Verifikation von Rotationsbestrahlung |
|
| Alanin |
Alanin - Pellets des NPL sind 2,3mm dick und 5mm lang.
90,% L-a-Alanin und 9,1% hoch schmelzendes Paraffin. Dichte 1,23 g/cm3.
Konditionierung bei 55% Luftfeuchtigkeit reduziert das post-irradiation fading.
Die Alanindosimetrie bei Ionen ist LET-abhängig. |

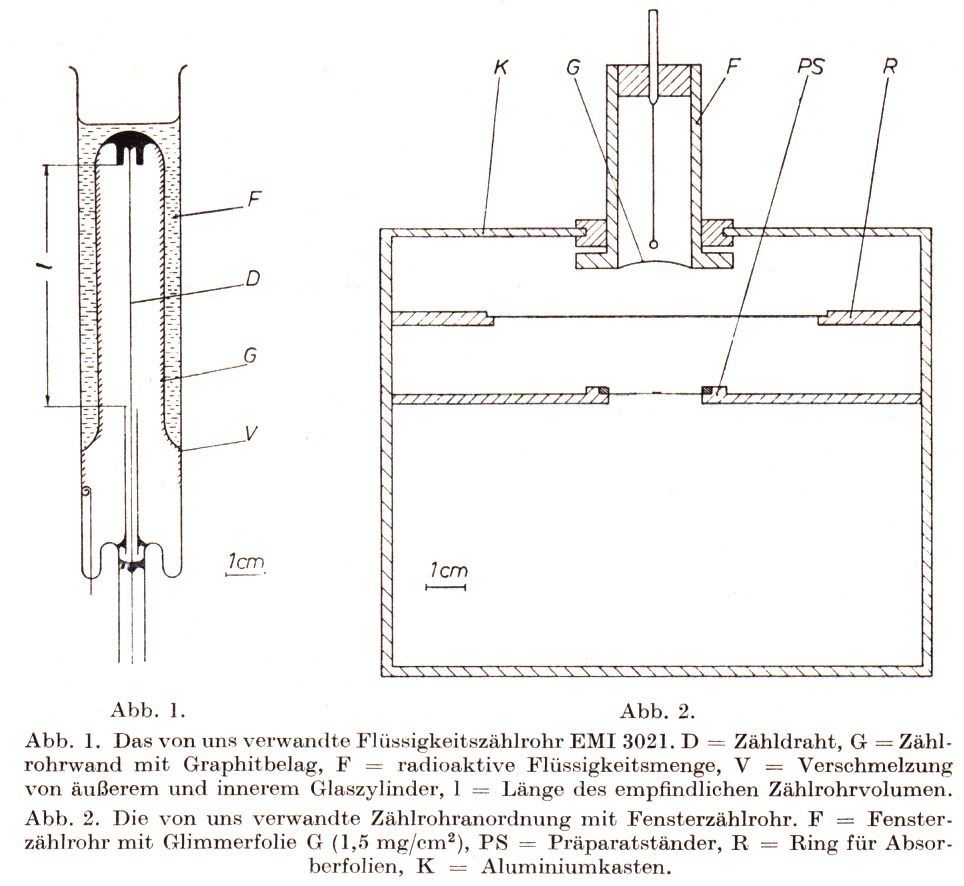

| Flüssigkeitszähler |
 |
Bildquelle: Houtermans F G, et al.: Relative Eichmessungen radioaktiver Isotope. Strahlentherapie 91: 1953:135-148 |
