Arduino Integrated Developement Environment

Allgemeines

 Einplatinen - Computer, Microcontroler - Platine ohne Betriebssystem
Arduino Uno
  • Programmierung auf dem PC
  • nur ein Programm ausführbar
  • Programmiersprache C


Pins Analog In/out Digital In/Out Pull-Up- , Pull-Down-Widerstand
IDE Integrated Developement Environment Die Programme werden auf dem PC in der IDE geschrieben und auf den Arduino übertragen.
Typen
Boards UNO, MEGA, ZERO, DUE,  ETHERNET,  YÚN, ETHERNET, TIAN, INDUSTRIAL 101. LEONARDO ETH, MKR FOX 1200, MKR WiFi 1010, UNO Wifi REV2
MODULES MICRO, NANO, MINI
SHIELDS u CARRIERS MOTOR SHIELD, USB HOST SHIELD, 4 RELAYS SHIELD,  MKR CONNECTOR CARRIER
KITS STARTER KIT, ENGINEERING KIT
ACCESSORIES ISP, USB2SERIAL MICRO, USB2SERIAL CONVERTER
E/A-Module
Sensoren Temperatur Licht Schall Feuchte Luftdruck Neigung Erschütterung Magnetfeld Flammen Hindernis Abstand Lichtschranke Trekking Herzschlag
Effektoren Relais Schrittmotor Summer LED Infrarot
Signalempfänger Taster Drehschalter Berührung Joy Stick Infrarot
Sonstige AD-Konverter Spannungstransformator
Sobald ein Signal an diesem Kontakt erscheint, wird die Voreinstellung unterdrückt. Einen eingebauten Widerstand kann man im Setup aktivieren:
pinMode(6, input_pullup);
serieller Monitor Über den USB - Anschluss können Daten vom Arduino auf den PC übertragen werden. Ein USB-UART-Wandler übernimmt die Umwandlung von USB auf den seriellen Port.
void setup() {
Serial.begin(9600);
}
Der serielle Port wird mit 9600 bd initialisiert.		 void loop() {
int sensorValue = analogRead(A1);
 Serial.println(sensorValue); }
Der gemessene Sensorwert wird an den seriellen Port gesendet.

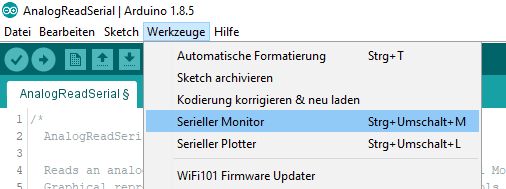

In der IDE kann der serielle Monitor über "Werkzeuge" -> "serieller Monitor" eingeschaltet werden.

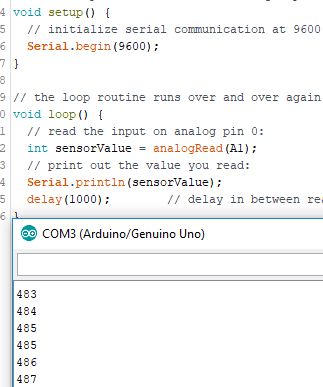

  Serieller Monitor		 In dem COM3-Fenster werden jetzt fortlaufend die Messwerte angezeigt.
  serieller Monitor
Stromversorgung
  • Die Stromversorgung über den USB-Port kann über einen PC erfolgen. Alternative: USB-Netzteil oder Power-Bank. Maximaler Strom 500 mA.
  • Über die Buchse können Spannungen zwischen 7 und 12 V zur Versorgung angelegt werden.
  • Über die Pins Vin/GND kann zum Beispiel ein DC -Voltage-Booster angeschlossen werden. Dieser kann auch geringere Spannungen, zum Beispiel 2 × 1,5 V verwenden. GND = Minuspol, Vin = Pluspol
