allgemeines Bauelemente mit gerichteter Leitfähigkeit (zum Beispiel Diode) oder modifizierbarer Leitfähigkeit (zum Beispiel Transistor) Material: Silizium, Germanium, Aluminiumscandiumnitrid
Diode Diode Fotodiode Fotodiode
Thyristor Thyristor
  • A: Anodenanschluß
  • K: Kathodenanschluß
  • G: Gateanschluß G
 steuerbaren Diode: Wenn ein Strom in den Gateanschluß fließt läßt, wird der Thyristor in Durchlaßrichtung niederohmig wie eine Diode.
In Sperrichtung (+ an Kathode) fließt nur ein kleiner Sperrstrom wie bei einer Diode. Ein Thyristor kann über den Gatestrom eingeschaltet, aber nicht wieder abgeschaltet werden.
In der Durchlaßrichtung ist der Thyristor ebenfalls gesperrt. Wenn kein Strom mehr fließt, sperrt der Thyristor wieder.
Transistor pnp-Transistor pnp-Transistor

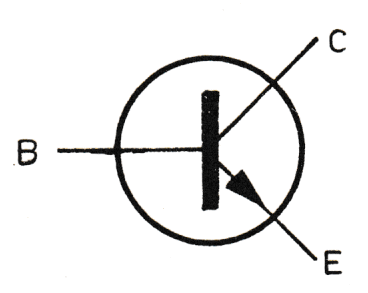

npn-Transistor pnp-Transistor

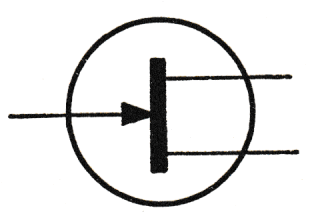

unipolarer Transistor unipolarer Transistor
Foto-Transistor Foto-Transistor
FET Feld-Effekt-Transistor: Der Strom von der Source zum Drain wird durch die Spannung am Gate gesteuert.
