Verschiedene Bauelemente können elektrischen Strom schalten. |
Print-Relais |
| Widerstand |
Farbcode elektrischer Widerstände |
| Heißleiter |

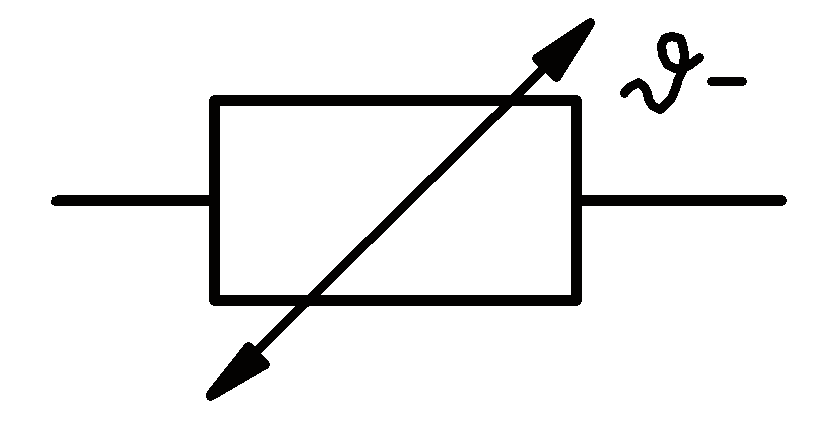

NTC
 |
Negativer Temperaturkoeffizient: Widerstand nimmt mit steigender Temperatur ab. |
| Kaltleiter |
Positiver Temperaturkoeffizient: Widerstand nimmt mit steigender Temperatur zu. |
PTC
 |

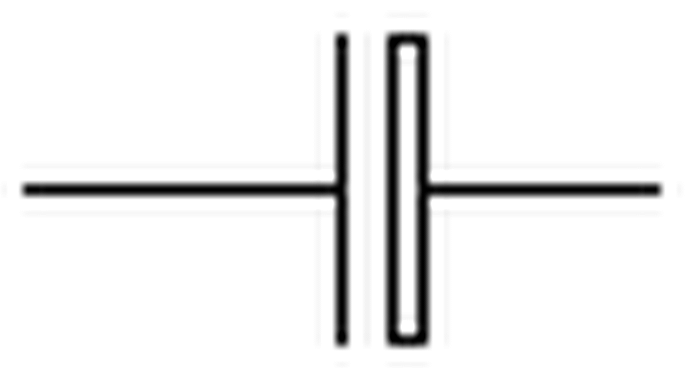

| Kondensator |

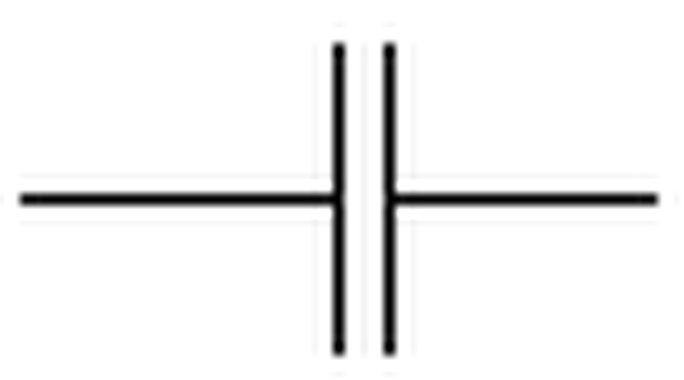

Festkondensator:
keramischer Kondensator, Wickelkondensator |
keramischer Kondensator:
In Schaltungen mit geringen Verlusten besser,
z.B. HF-Stufen, Oszillatorschaltungen
Spannungsfestigkeit 500 Volt |
Wickelkondensator:
ab 1 nF = 1000 pF |
 Elektrolytkondensator |
polarisiert: darf nur entsprechend seiner Kennzeichnung (+ und —) angeschlossen werden.
Hohe Kapazität: 0,5 µF - 500 µF
Das Elektrolyt, eine Paste oder Flüssigkeit, ist hitzeempfindlich. |

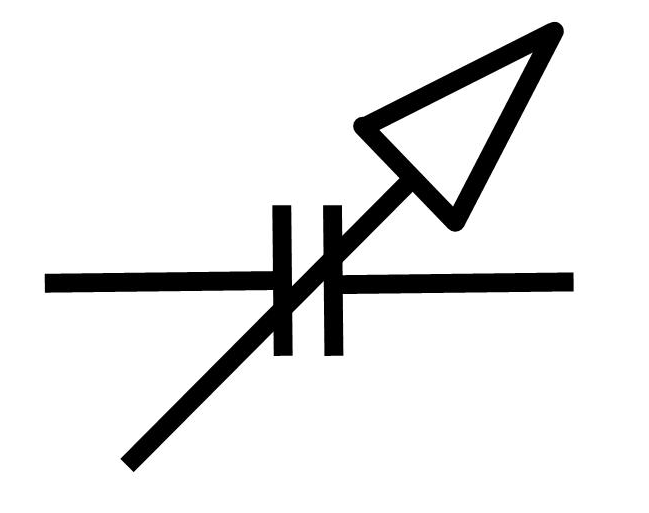

Drehkondensator
veränderbarer Kondensator
mit Fest- oder Luftdielektrikum ausgerüstet:
- Luft ist am besten
- Trolitul gut
- Papier hat große Verluste
|

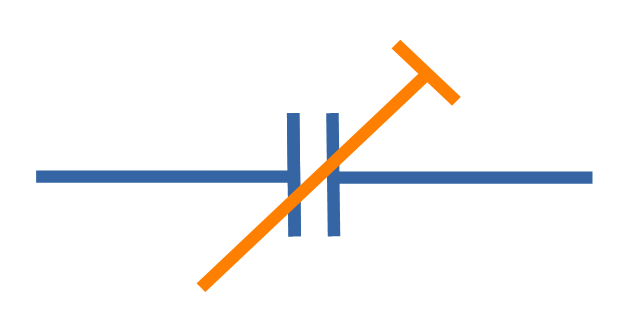

Trimmkondensator |
| Induktivität |
 |
Drossel, Spule |
Die Drahtwindungen einer Spule stellen für Wechselströme einen induktiven
Widerstand dar. Dieser ist umso höher, je höher die Frequenz und die Induktivität
der Spule sind. Unabgestimmt heißen sie Drosseln, durch einen Kondensator ab-
gestimmt, wird daraus ein Schwingkreis
|
 |

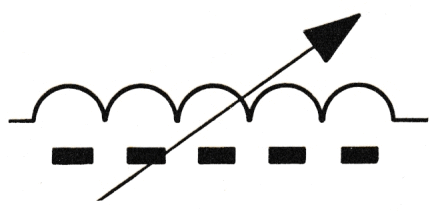

Eisenkernspule |
Eine Spule kann wesentlich verkleinert werden, wenn die Induktivität, gemessen
in Henry, durch Einführung eines HF- (Hochfrequenz-) Eisenkernes erhöht wird.
1 H (Henry) = 1000 mH (Millihenry) oder 1 000 000 ,uH (Mikrohenry). Normales
Eisen kann den hochfrequenten Schwingungen nicht folgen, es muß also ein Kern
aus gepreßtem Eisenstaub sein. |
 |

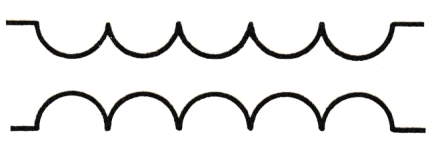

HF-Transformatoren |
Spulen, die neben- oder übereinander gewickelt sind, und deren elektrische Felder
zusammenwirken, werden als HF-Transformatoren bezeichnet. Je näher die Spulen
aneinandergerückt sind, um so fester wird die Kopplung.
|
 |

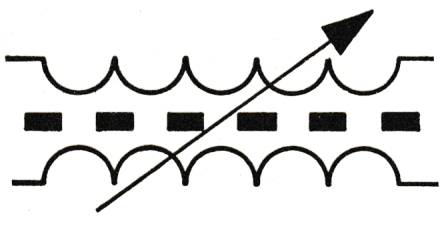

HF-Transformator mit Eisenkern |
Die Wicklung eines HF-Transformators kann durch Einführung eines Eisenkernes
verkleinert werden. Die Verluste durch Streuung werden hierdurch geringer. Ist
der Eisenkern durch eine Schraube verschiebbar, läßt sich sowohl die Kopplung
als auch die Induktivität verändern.
|
 |

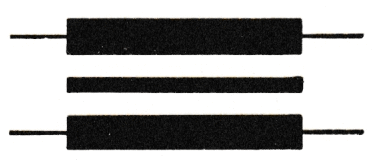

Transformatoren mit lamelliertem Eisenkern |
Transformatoren mit lamelliertem Eisenkern übertragen niederfrequente Schwingungen von 50 Hz (Netzstrom) bis 20 kHz (höchster wahrnehmbarer Ton). [1000 Hz
(Hertz) = 1 kHz (Kilohertz), 1 000 000 Hz = 1 MHz (Megahertz)]. Hier ist das Eisen
unbedingt nötig, da sonst die Windungszahlen zu hoch würden und der Wirkungsgrad gering. Die Eisenkerne werden als E- und M-Kerne bezeichnet. M 30 bedeutet,
daß die Kantenlänge 30 mm beträgt.
|
| Quarz |
Der Quarz gerät beim Anlegen einer Spannung in Schwingungen.
 |
Die Schwingfrequenz ist vom Quarz abhängig und sehr stabil. |
| Halbleiter |
Bauelemente mit gerichteter Leitfähigkeit (zum Beispiel Diode) oder modifizierbarer Leitfähigkeit (zum Beispiel Transistor) |
 |

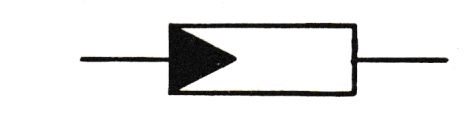

Fotodiode
 |

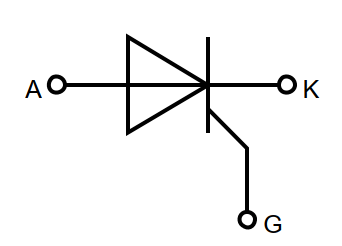

Thyristor |

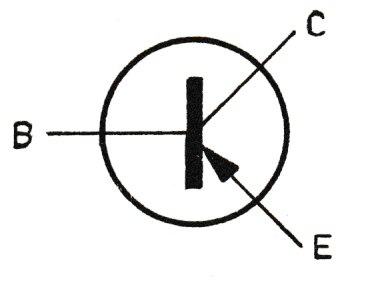

Transistor  |
