zurück Home | Spektrum elektromagnetischer Wellen | |||||
allgemeines | E = h * F | E: Quantenenergie h: Planksches Wirkungsquantum F: Frequenz |
Die Quantenenergie elektromagnetischer Wellen ist proportional der Frequenz. | |||
Bereich | Bezeichnung | Wellenlänge | Frequenz | Energie | Bedeutung | |

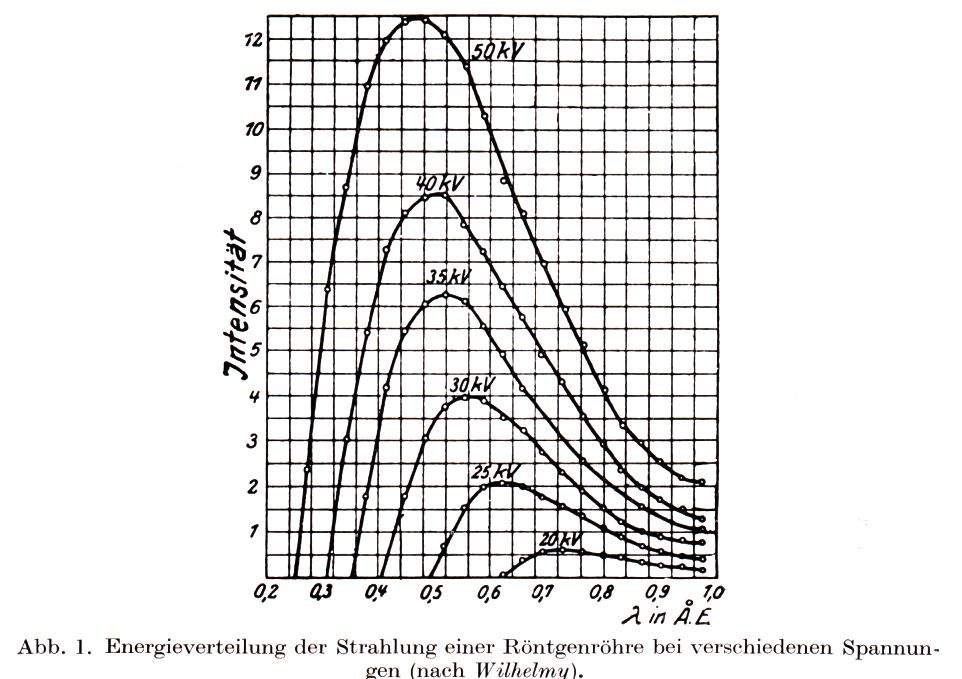

Röntgen | 3,5 kV | Emission des Perseus - Galaxienhaufens | Wilhelmy: Grundlagen der Röntgenpraxis. Leipzig 1930 | |||
UV | 350 nm | 81,6kcal/mol | Ultraviolett | |||
UVC | 100 - 280 nm | |||||
UVB | 280 - 315 nm | |||||
UVA | 315-400 nm | |||||
sichtbares Licht | 400 - 780 nm | |||||
violett | 400 nm | 71,4kcal/mol | ||||
blaugrün | 500 nm | 57,1kcal/mol | ||||
gelb | 600 nm | 47,6kcal/mol | ||||
rot | 700 nm | 40,8kcal/mol | ||||
IR | 800 nm | 35,7kcal/mol | Infrarot, Wärmestrahlung | |||
IRA | 0,78 - 1,5 µ | IRA + IRB = NIR, nahes IR | ||||
IRB | 1,5 - 3 µ | |||||
IRC | 3 µ - 1 mm | IRc wird in MIR und FIR unterteilt | ||||
MIR | 3 - 50 µ | |||||
FIR | 50 µ - 1 mm | |||||
T-Rays | 0,1 mm | Tera-Hz | nicht ionisierend, durchdringen Kleidung, Papier, Karton, Holz, Keramik, Gewebe. Erzeugt werden Terahertzstrahlen mit speziellen Lasern. | |||
GSM 900[9] | 870,4 - 960,0 MHz | D-Netze, GSM-Netze Europa (Mobilfunk) | ||||
GHz | Mode S | 960 - 1164MHz | Beispielsweise ADS-B auf 1090 MHz | |||
ISM | 2400 2500 MHz | Bluetooth, WLAN, RC-Modellbau, RFID, Wireless-MIDI, drahtlose Konferenzanlagen, in USA: DECT | ||||
GPS | 1227,60 - 1227,60 MHz | Satellitennavigation | ||||
1,5-GHz-Band | 1452 - 1492 MHz | DAB, Umstellung auf Band III geplant | ||||
GPS | 1575,42 - 1575,42 MHz | Satellitennavigation | ||||
Iridium | 1616 - 1625 MHz | Satellitentelefonie | ||||
DCS 1800[9] | 1710 - 1880 MHz | E-Netze | ||||
PCS 1900[9] | 1850 - 1990 MHz | GSM-Netze Amerika | ||||
DECT | 1880 - 1900 MHz | Digital Enhanced Cordless Telecommunications (schnurloses Telefon) | ||||
UMTS | 1885 - 2025 MHz | |||||
UMTS | 2110 - 2200 MHz | |||||
EHF Extremely High Frequency | 1–10 mm | 30–300 GHz | Millimeterwellen | Radar, Richtfunk | ||
60 GHz | WLAN IEEE 802.11ad | |||||
SHF Super High Frequency | 1–10 cm | 3–30 GHz | Zentimeterwellen | Radar, Richtfunk, Satellitenrundfunk, WLAN, RTLS, Kurzstreckenfunk | ||
5 GHz | WLAN, IEEE 802.11ac | |||||
2,4 GHz | WLAN | |||||
MHz | UHF Ultra High Frequency | 1–10 dm | 0,3–3 GHz | µW Mikrowellen, Dezimeterwellen | Fernsehen, zellulärer Mobilfunk, Mikrowellenherd, WLAN, RFID, RTLS, Kurzstreckenfunk, Bluetooth, GPS, DME, Radar | |
VHF Very High Frequency | 1–10 m | 30–300 MHz | UKW Ultrakurzwellen, Meterwellen | Funknavigation, Flugfunk, UKW-Rundfunk, Fernsehen, Radar, BOS-Funk. Gradlinige Ausbreitung. | ||
CB-Funk | 11-m-Band | 26,565-27,405 MHz | ||||
RC Modellbau | 35,1 35,9 35 MHz | für Flugmodelle | ||||
HF High Frequency | 10–100 m | 3–30 MHz | KW Kurzwellen, Dekameterwellen | Kurzwellenrundfunk, RFID, starke zeitliche und örtliche Schwankungen. Raumwelle sehr wichtig. | ||
MF Medium Frequency | 100–1000 m | 0,3–3 MHz | MW Mittelwellen, Hektometerwellen | Mittelwellenrundfunk, militärischer Flugfunk (teilweise), Lawinenverschüttetensuchgeräte. Tagsüber nur Bodenwelle brauchbar. Reichweite an Land 100km, aud See 1000 km. Abschattung in Tälern. Nach Abbau der D-Schicht zusätzlich Raumwelle. Refexion von der E-Schicht | ||
Terrestrischer Hörfunk | UKW: 87,5 bis 108 MHz | Kurzwelle: 3900 bis 26.100 kHz | Mittelwelle: 526,5 bis 1606,5 kHz | Langwelle: 148,5-283,5 kHz | ||
niedrige Frequenz | 500 kHz | alte Seenotfrequenz | ||||
LF Low Frequency | 1–10 km | 30–300 kHz | LW Langwellen, Kilometerwellen | Langwellenrundfunk, Zeitzeichensender/Funkuhren, terrestrische Navigation. Boden oder Raumwellen. Hohe Absorption in der unteren Ionosphaere. Bei Abbau der D-Schicht der Ionosphaere in der Nacht Raumwellen möglich. Raumwelle und Bodenwelle erzeugen Interferenz. Reichweite > 1000 km. | ||
VLF Very Low Frequency | 10–100 km | 3–30 kHz | SLW Längstwellen, Myriameterwellen | U-Boot-Kommunikation bis 30 m Tiefe, Pulsuhren, breiten sich zwischen Ionosphaere und Erdoberfläche wie in einem Hohlleiter rund um die Erde aus. Bei Rundumstrahlung treffen sich die Wellen nach einer halben Erdumrundung und bewirken eine Erhöhung der Feldstärke (Antipoden-Effekt). U-Boot-Funkverkehr. Geringe Bandbreite, schlechter Wirkungsgrad der Sendeantennen. | ||
ULF Ultra Low Frequency | 100–1000 km | 0,3–3 kHz | NF Niederfrequenz, Mittelwellen, Grenzwellen | |||
SLF Super Low Frequency | 1–10 Mm | 30–300 Hz | NF Niederfrequenz, Langwellen | (ehemals) U-Boot-Kommunikation bis 300 m Tiefe. | ||
ELF Extremely Low Frequency | 10–100 Mm | 3–30 Hz | NF Niederfrequenz, Längstwellen | Schumann-Resonanz | ||
Quellen | ||||||
