CT |
| allgemeines |
Erzeugung von Schichtbildern |
| Ebenen |

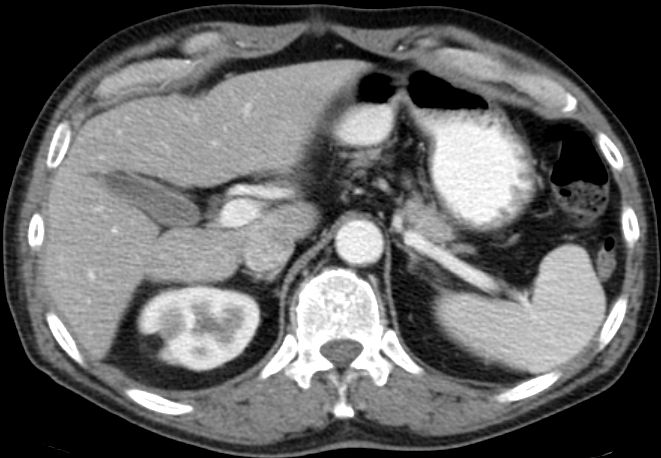

transversal, axial
 |

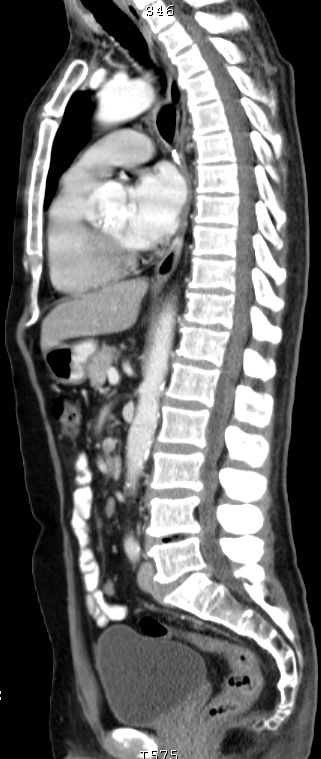

sagittal
 |

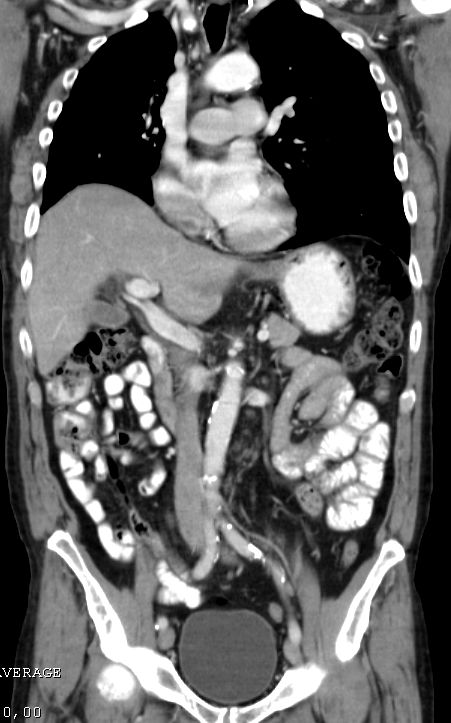

coronar, frontal
 |
| Versorgung |
installierte Geräte: BRD
| Anzahl | Jahr |
| 1204 |
1994 |
| 2014 |
1999 |
| 2101 |
2001 |
| 2585 |
2005 |
| 2651 |
2010 |
|
| Topogram |
Auch Scout, Scanogram |
Projektionsbild des Patienten |
Dient zur Festlegung des Scannbereichs vor dem CT und zur Positionsanzeige der Schichtbilder nach dem CT. |
| Axial scan mode |
Auch sequentielles CT |
Daten-Acquisition bei stehendem Tisch |
Tischverschiebung jeweils vor der nächsten Aufnahme |
| Spiral scan mode |
Auch Helical scan mode |
Der Patiententisch bewegt sich kontinuierlich, während Strahlenquelle und Detektoren um den Patienten rotieren. |
| DVT |
Digitale Volumentomografie |
Kegelstrahl-Computertomografen |
Es wird in einem Umlauf ein
konusförmiges Strahlenbündel auf einen Flachdetektor projiziert. Aus den
Röntgenbildern wird ein Volumendatensatz berechnet. Meistens auf die
Schädelform optimiert. |
| CBCT |
ConeBeam-CT |
Bei einem Scan wird das Objekt
mehrfach umkreist und es wird bei jeder Projektion nur der mittlere Pixelwert
in einer Schicht aufgenommen. Aus diesen Messwerten wird durch eine inverse
Radontransformation der Pixelwert an jedem Punkt des gescannten Volumens
rekonstruiert. |
Angiografie-Anlagen, C-Bögen,
Linearbeschleuniger |
| Bildberechungsalgorhithmen |
ASIR |
adaptive statistical iterative
reconstruction |
| MBIR |
model-based iterative
reconstructive |

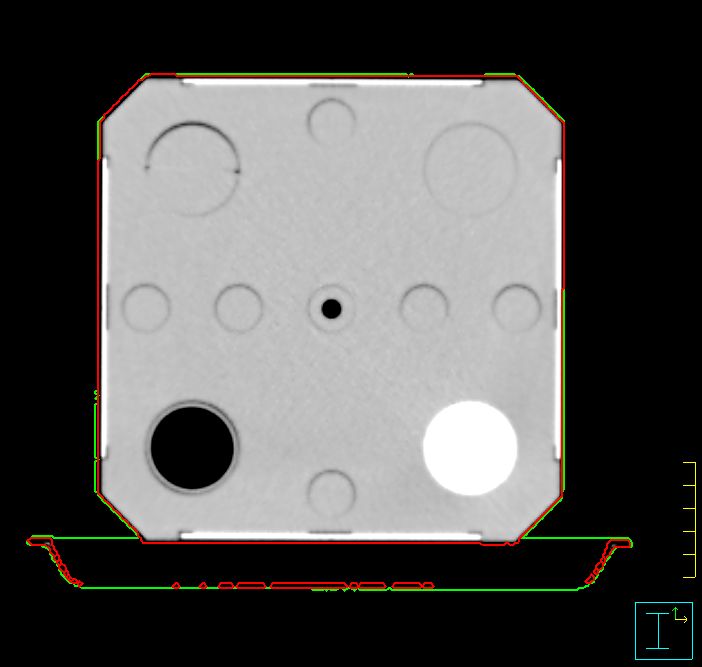

| Prüfkörper |
Materialien zur Eichung und Konstanzprüfung
 |
| Material |
Handelsname |
chem. Formel |
Elektronen-
dichte (1023e/cm3) |
HU-Sollwert |
| Al |
Aluminium |
Al |
7,83 |
3 488 |
| PTFE |
Teflon® |
(CF2)2n |
6,24 |
990 |
| PMMA |
Acrylglas® |
(C3H802)n |
3,83 |
120 |
| POM |
Delrin® |
(CH2O)n |
2,85 |
340 |
| PS |
Polystyrol |
(C8H8)n |
3,40 |
–5 |
| Luft |
- |
(N2,O2,Ar) |
0,00 × |
–1 000 |
| Wasser |
- |
H20 |
3,34 |
0 |
| Solid Water |
RW3 |
(C3H802)n (PST)
+
2% TiO2 |
3,34 |
0 |
|
| TRO-CT |
Triple Rule Out CT |
CT-Angiographie der Coronarien,
Kontrastmittel-CT des Thorax mit EKG-Gating |
Abklärung unklarer Brustschmerzen bei mäßigem
coronarem Risiko |
| Kontrastmittel |
Jodhaltige Kontrastmittel sind fast immer erforderlich. |
Ein automatischer Injektion steuert den Zeitablauf von Kontrastmittelgabe und Bilderzeugung. |
| Schrittmacher |
|
| Geräte |
| Siemens |
SOMATOM: Perspective 64, - Definition, - force |
In Erprobung. 400mm /s, Vectron-Röhre |
|
Toshiba |
Aquilon - one, - prime, -large bore, -Lightning |
| SEMAR |
Algorithmus zur Reduktion von
Metallartefakten |
| GE |
Revolution |
160mm Gemstone Clarity detector, Auflösung 24ms - 0,23mm |
|
| Fan Beam - Cone Beam |
|
| Röhre |

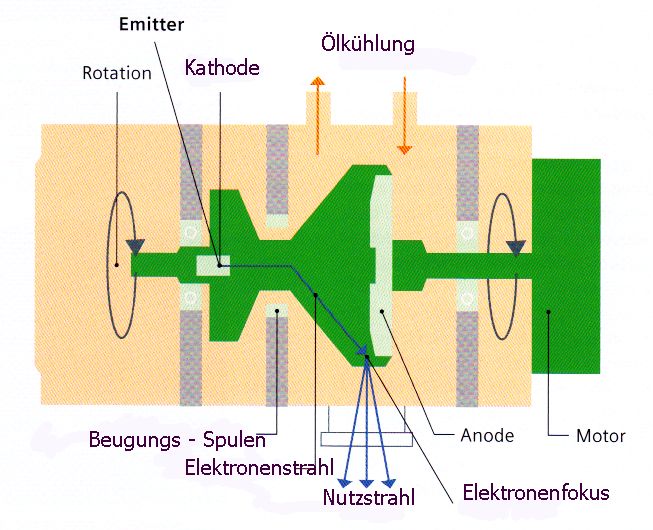

Bei der neuen Straton® - Röhre von
Siemens® rotiert nicht nur die Anode sondern die ganze Röhre. Durch eine
Beugungsspule wird der Elektronenstrahl auf einen fixen Punkt gelenkt.
 |
Teil von |
Röntgen |
Diagnostik |
| Quellen |
1.) Blendl C, et al.:
Untersuchung zur geometrischen 3-D-Genauigkeit und zur Bildqualität (MTF, SRV
und W) von Volumentomografie-Einrichtungen (CT, CBCT und DVT).
Fortschr Röntgenstr 184(2012):24–31
2.) Burgener FA, et al.:
Diffentialdiagnosen in der Computertomographie.
2. Auflage, Thieme 2013
3.) Prokop M, et al.:
Ganzkörper-Computertomographie.
2. Auflage, Thieme 2013
4.) IEC 60601-2-44 ed3.0 (2009-02)
Medical electrical equipment – Part 2-44:
Particular requirements for the basic safety and essential performance of X-ray equipment for computed tomography.
5.) Kalra M K, Saini S:
Standardized nomenclature and description of CT scanning techniques.
Radiology 2006;241:657-660
6.) National Electrical Manufacturer's Organization.
Digital Imaging and Communications in Medicine (DICOM).
(Downloadable from: ftp://medical.nema.org/medical/dicom/2009/)
7.) Möller TB, Reif E:
Atlas der Schnittbildanatomie.
Band I: Kopf, Hals - CT und MRT.
Thieme 2018
8.) Möller TB, Reif E:
Atlas der Schnittbildanatomie.
Band II: Thorax, Herz, Abdomen, Becken - CT und MRT.
Thieme 2018
9.) Möller TB, Reif E:
Atlas der Schnittbildanatomie.
Band III: Extremitäten, Gelenke und Wirbelsäule - CT und MRT.
Thieme 2018
|
