allgemeines Um die Abschwächung des Therapiestrahls bei größerer Eindringtiefe zu simulieren, benutzt man einen Wassertank. Es wird die relative Dosis in verschiedenen Wassertiefen gemessen.

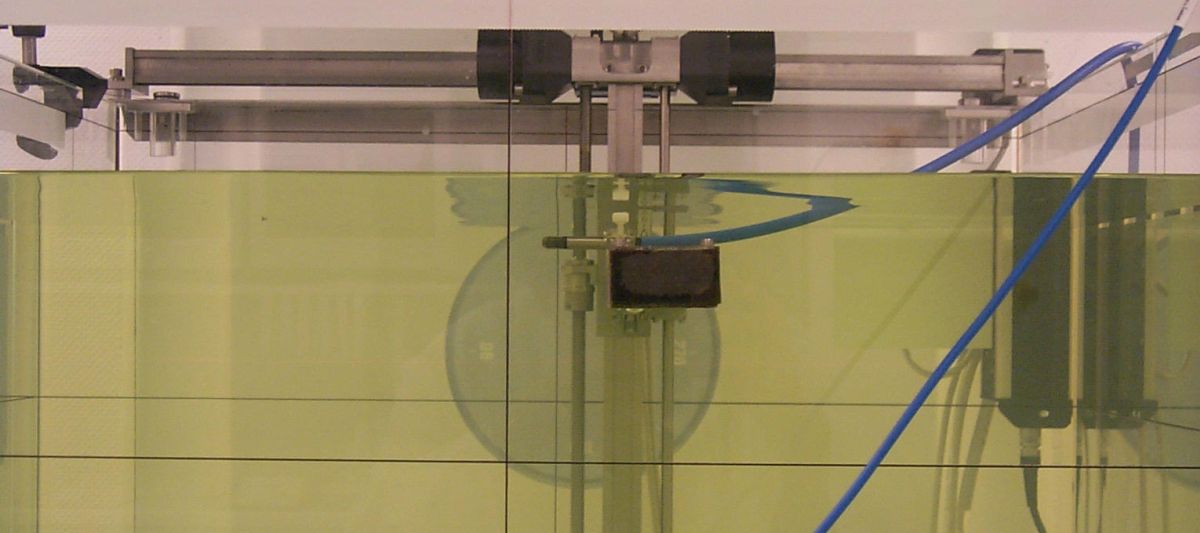

Wassertank Die Messkammer ist im Wassertank horizontal montiert. Die Wassertiefe und die horizontale Position kann mit 3 Gewindestangen verändert werden.

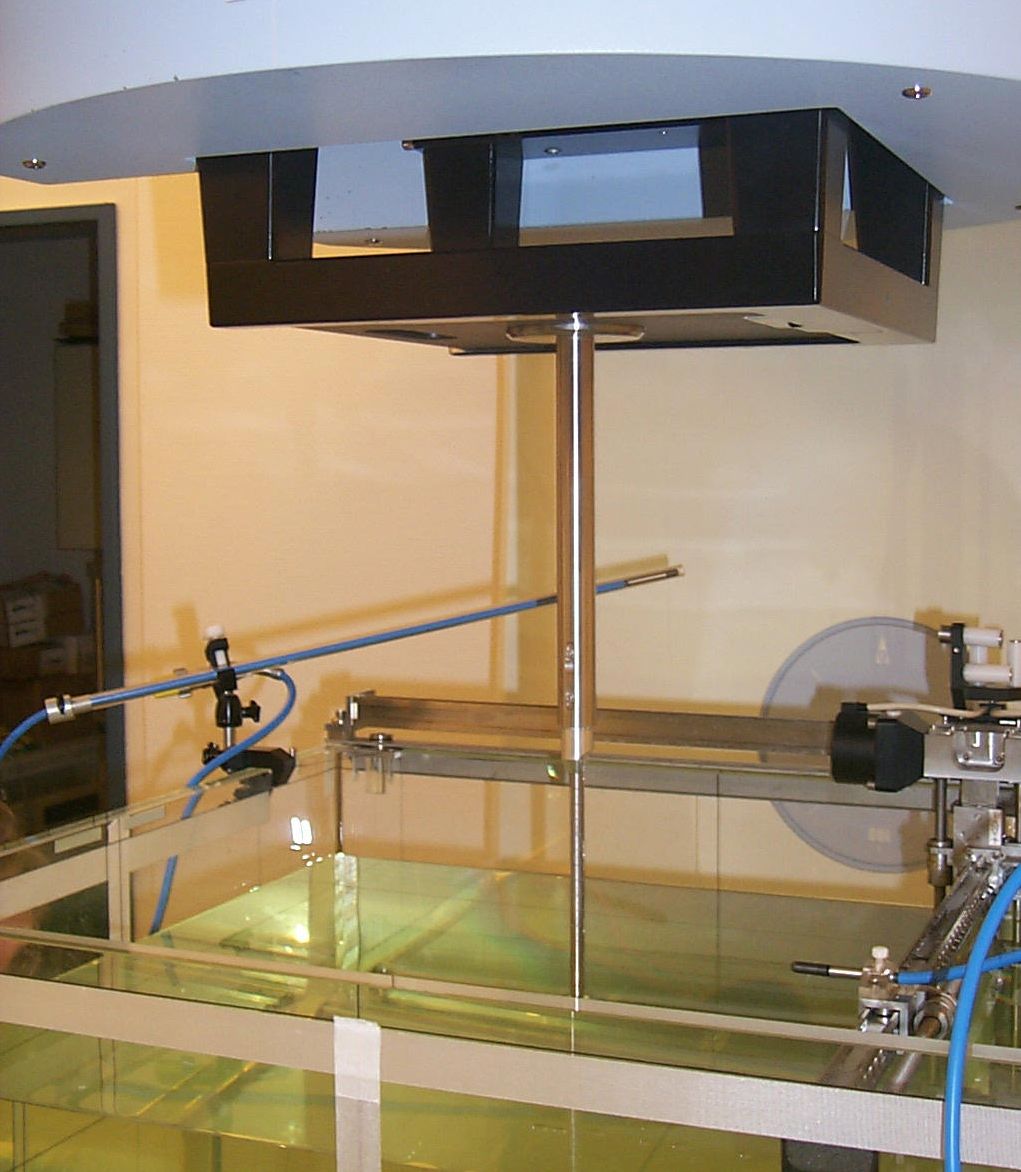

Isozentrum Mit dem Messstab wird die Wasseroberfläche exakt auf 100cm (Isozentrum) eingestellt.
Messgerät
3D-Scanner Fa. Sunnuclear hat einen zylindrischen Meßtank auf den Markt gebracht. Die Meßkammer hat die höchste Ortsauflösung quer zur Längsachse. Durch Rotation wird die Kammer immer in die optimale Position gefahren.
3D-Scanner

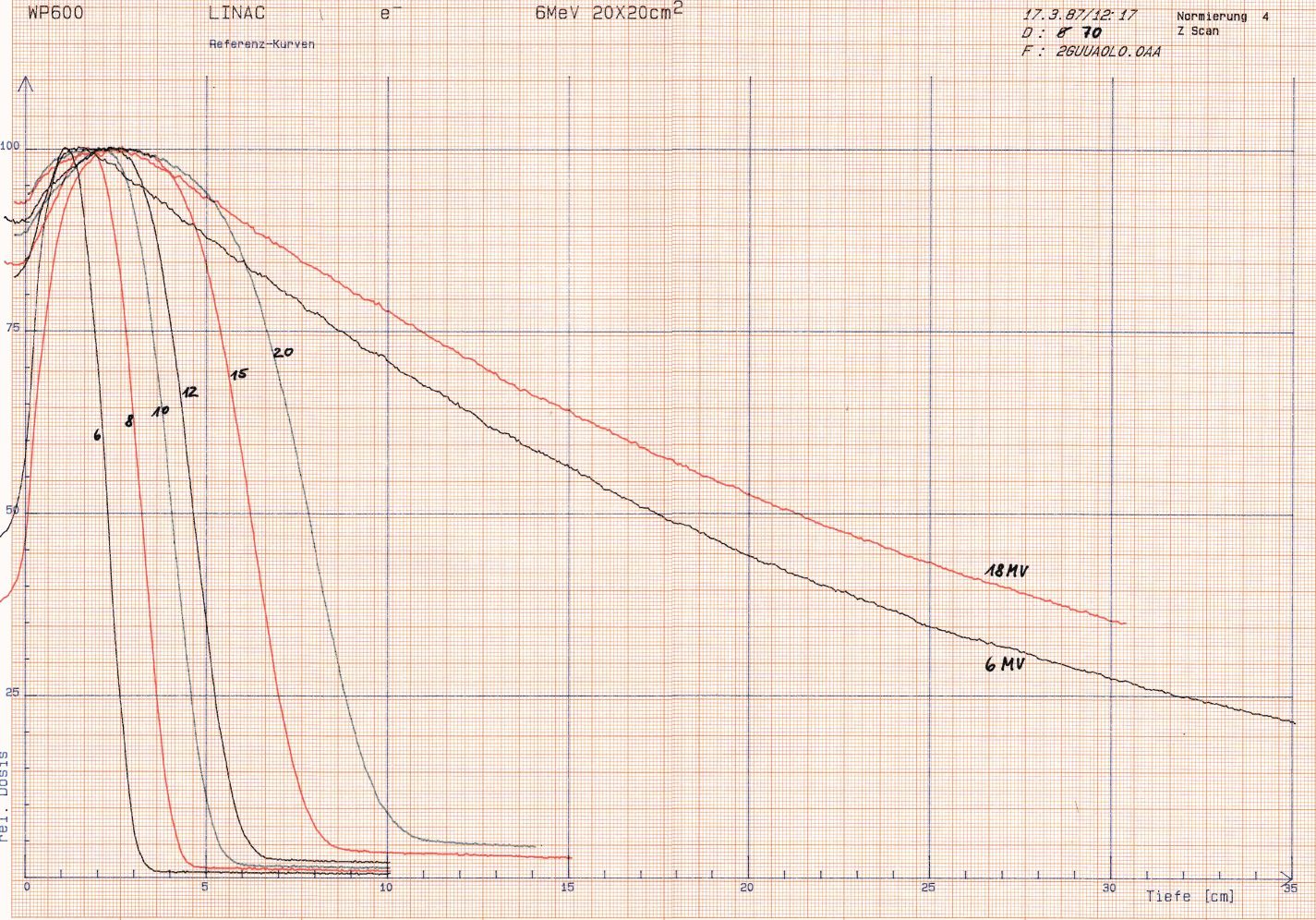

Kurve Tiefendosis

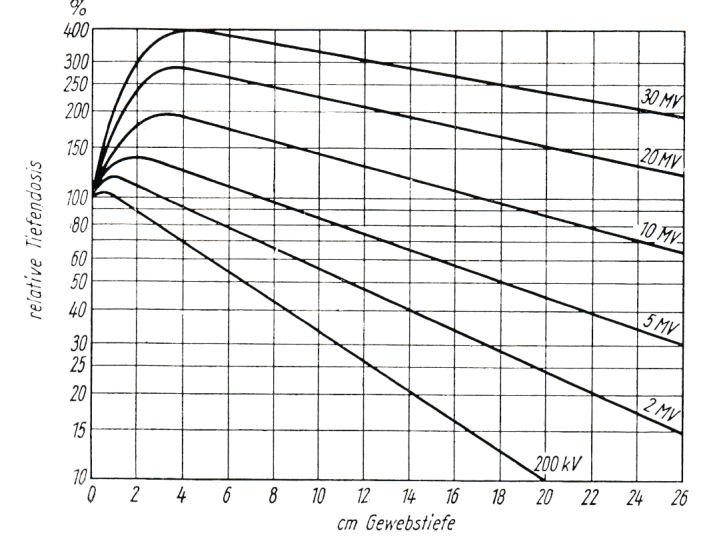

MV-Tiefendosis Die Kurven zeigen, dass der Aufbaueffekt mit zunehmender Strahlungsenergie größer wird und das Maximum weiter in die Tiefe verlegt wird.
MV-Tiefendosis

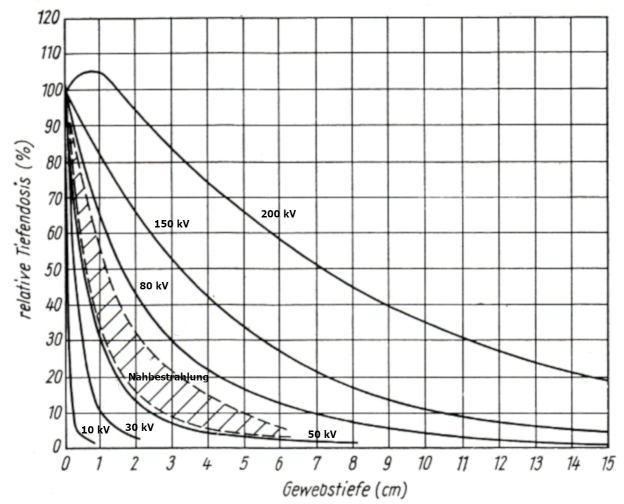

KV-Tiefendosis Bei der Orthovolt - Bestrahlung spielt der Aufbaueffekt keine große Rolle.
Für Herdtiefen über 5 cm sind Orthovolt-Geräte nicht geeignet.
Orthovolt-Tiefendosis

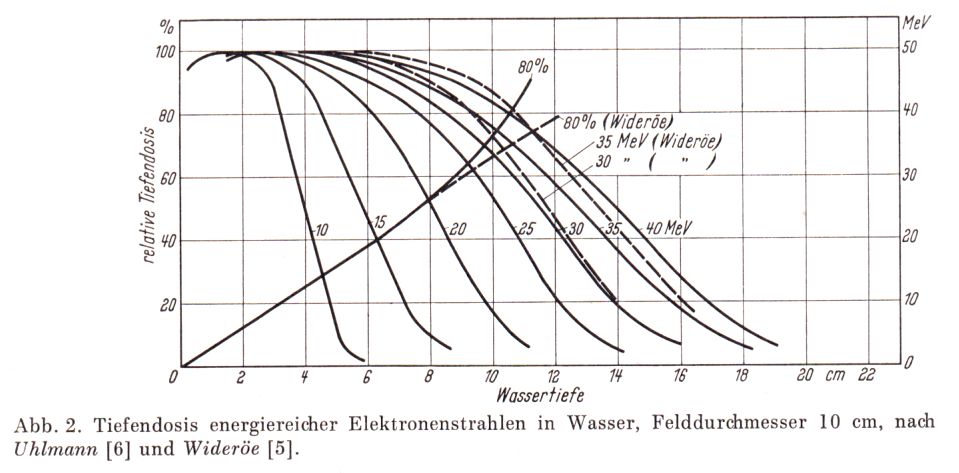

Elektronen-Tiefendosis Tiefendosis Elektronen
Bildquelle: (4)

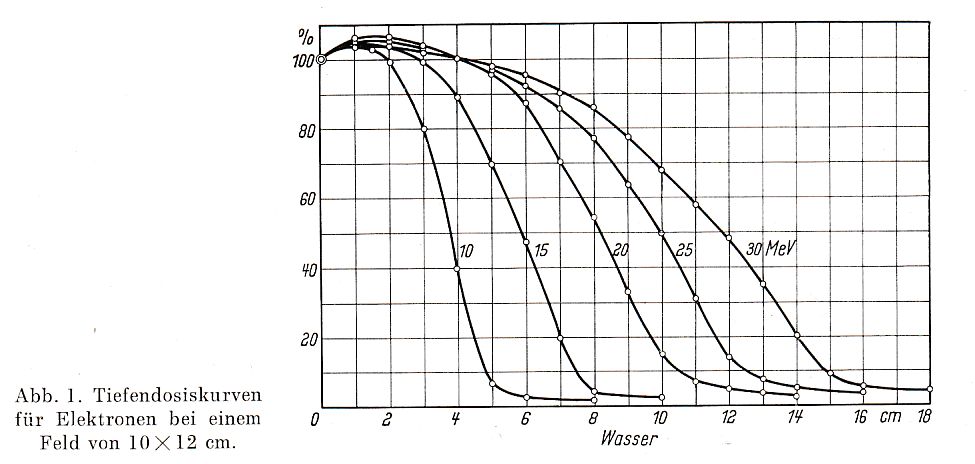

Tiefendosis
Bildquelle: (3)

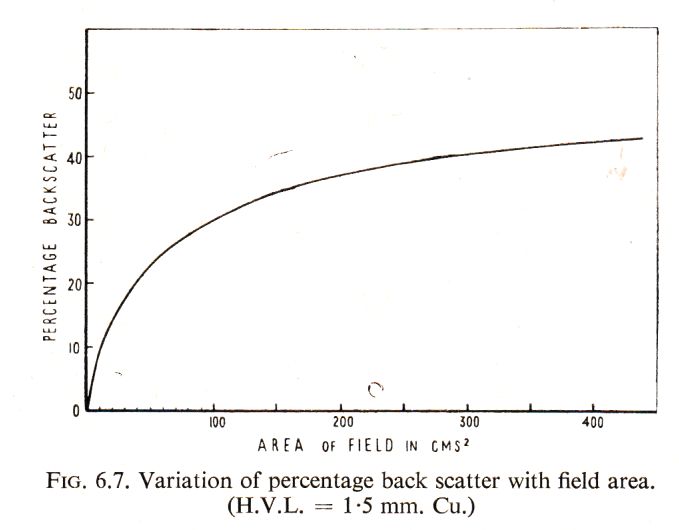

Rückstreuung Back Scatter
Bildquelle: (2)
Querverteilung Ein Therapiestrahl sollte das Bestrahlungsfeld möglichst gleichmäßig bestrahlen. Um dies zu kontrollieren, wird die relative Dosis quer zum Strahl gemessen.

Teil von

 Strahlenmessung, Dosimetrie Strahlen - Physik Radioonkologie
Quellen 1.) ICRU
Prescribing, recording, and reporting photon-beam therapy (Supplement to ICRU report 50)
ICRU report Vol. 62 (1999) Bethesda: International Commission on Radiation Units and Measurements

2.) Walter J, Miller H:
A short textbook of radiotherapy.
Churchill Verlag
London 1969

3.) Zuppinger A, et al.:
Erfahrungen der Therapie mit 30 MeV-Elektronen.
Strahlentherapie 1960;111:161-166

4.) Wideröe R:
Strahlentherapie 110;1959:1-6
